比赛第八名解决方案

百度网盘大赛二，手写文字擦除

感谢百度组织比赛，感谢团队成员共同努力

特别感谢Jordan2020开源的 基于MTRNet++ 实现图像文字擦除,榜评分0.55599方案，受益颇多。

一、算法介绍

俗话说，选择一个好的baseline就成功了一半（手动狗头），拿到数据集后，我们用Pixel2Pixel，CycleGAN，EnsNet，MTRNet++进行了测试，最后选定了MTRNet++作为baseline。
理由是：带加号的一般更强，这个模型带了俩加号

1. End2End，集成度好；
2. 模型小，效果也不差，有魔改空间；
3. 网络设计更贴近本次比赛任务。

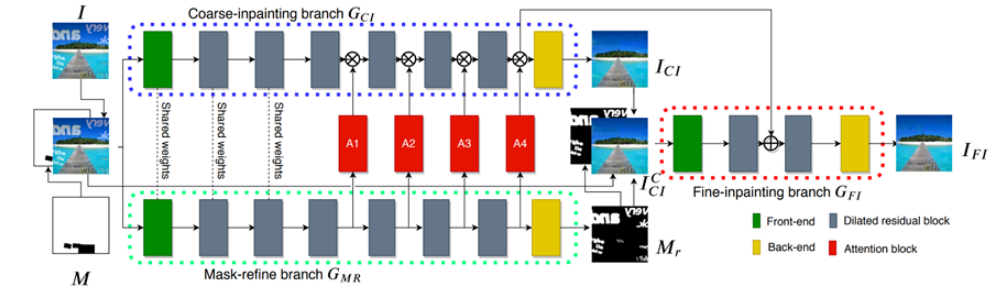

网络架构图：

从MTRNet++

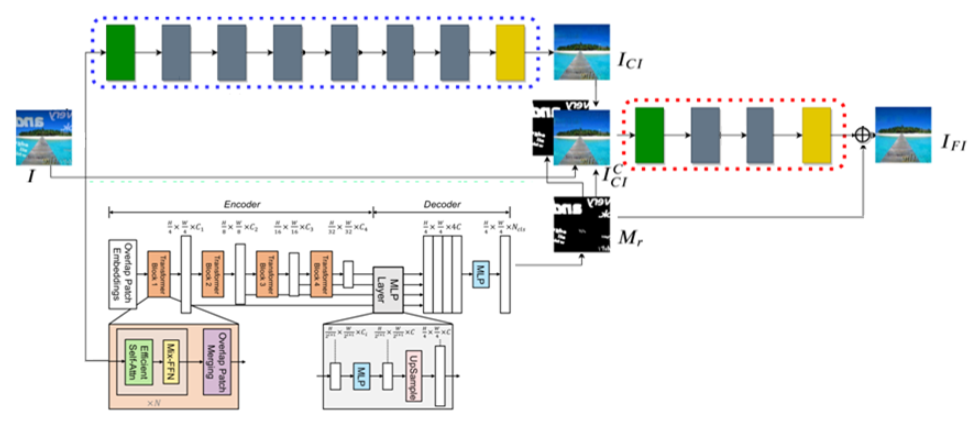

改成了

请大家酌情dis

魔改思路：

1. 移除输入mask。MTRNet++需要输入mask作为第四通道，这多不方便，我们给扔了吧若采用全图1填充的方法，感觉这数据多余了，但如果想传入高精度的分割结果，如何获取准确的Mask本身就是一个挑战。因此，我们删除了第四通道，用基于transformer的segformer替代网络中生成msdk的部分，删除A1-A4的门结构，使网络松耦合，便于分离、调优（详见第三节实践调优部分）。

2. 修复区域聚焦。原文中，预生成图片（中间那张图，经过GCI后的生成图）经过了cmp（mask白色区域选择生成图片内容，黑色区域选择原图内容，进行叠加生成一张新的图片）操作，我们把这个机制引入到了下一个迭代，最后生成的图片也经过cmp操作后，再与GT做loss运算，这样生成网络的梯度几乎全部来源于mask部分，而非mask部分基本被忽略。我们认为这样训练更快，效果更好。

二、数据增强

兵马未动，粮草先行。这玩意，就是口粮。

• 数据清洗

测量专业的我们拿到图，第一反应永远是：误差在哪？

经过试验后我们认为：两张图片的差别，由系统差别、人为差别、手写字造成的差别共同造成。

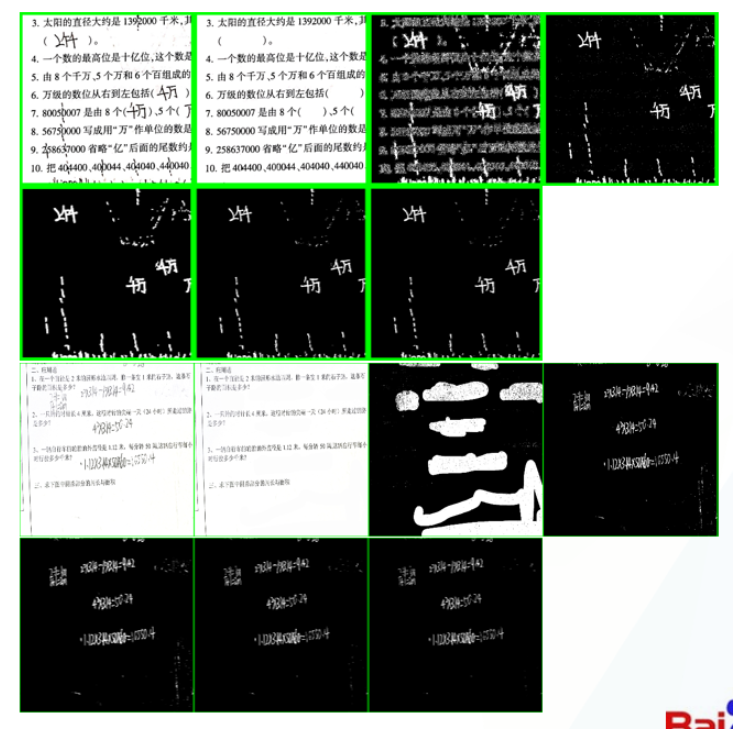

上图中，图片排列顺序如下：

原图 真值 阈值1 阈值5

阈值10 阈值15 阈值25

分析结论：

1. 阈值为1出现大量像素点，这部分是由于数据存储压缩、插值等原因造成的，认定为系统差别（非计算机专业，表述可能有问题，请意会，请轻拍）
2. 阈值为5-25基本可见手写字，但出现的噪点不同，因为处理过程中有的作业员把噪点区域擦出了，有的作业员没有擦除（特别是字里行间，不容易处理的地方）
3. 手写字造成的差别，这才是我们真正应该关注的地方

经过数据处理，保留了2、3两类差别，第一类用cmp的方式去除掉了。

增强扩充

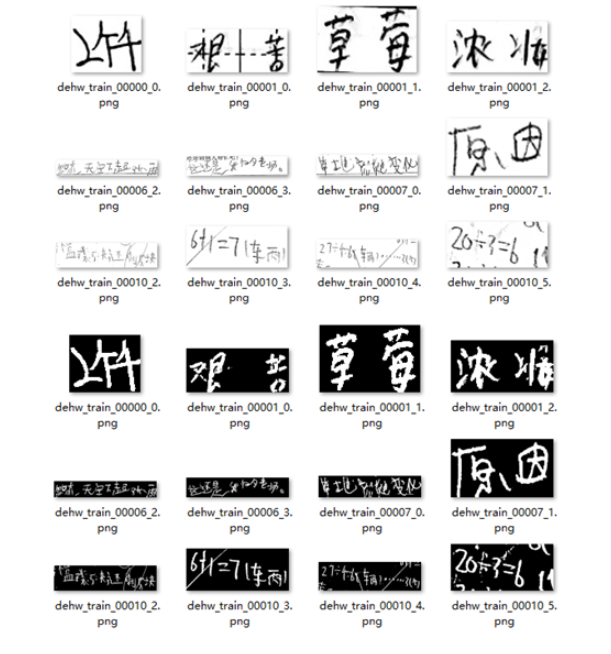

1. 结合本数据集与公开数据集形成手写字文字素材

2. 针对括号、圆圈等误识别区形成素材

3. MixUp

简单粗暴，且卓有成效

三、实践调优

代码实现与实践调优：

经过对上述工作后，开始网络训练，发现两个问题：

1. 多任务训练过程中，mask任务生成效果不够理想；
2. 预测过程中，若对mask进行增强预测，有利于提高精度，但一个网络中难以实现。

理论归理论，实践归实践，精度才是最重要的。模型肢解，优雅不在（这也是前面强调松耦合的原因）。

我们把网络分为两块

1. 第一块直接使用PaddleSeg生成网络，单独训练segformerB2
2. 另一块训练本网络的其他部分，包含对抗网络生成器与判别器

推理时使用512 512大小的窗口，256 256步长进行滑动预测，生成整张大图的mask（有重复区域滑动效果好）；随后擦除图片中对应区域的内容，以512X512大小输入后续网络进行预测。

四、代码介绍-训练复现介绍

#1.准备原料：解压比赛的数据集
!unzip data/data126591/dehw_testB_dataset.zip -d data/ >>/dev/null
!unzip data/data126591/dataset1.zip -d data/ >>/dev/null
!unzip data/data126591/dataset2.zip -d data/ >>/dev/null

#2.准备工具
!pip install scikit_image -q
!pip install paddleseg -q

#3.开始训练第一部分
!python work/train/train_seg.py

#4.开始训练第二部分
!python work/train/train.py

五、代码介绍-预测代码介绍

本部分包含了预测结果代码，运行方式：

1、B榜图片数据放入/dehw_testB_dataset文件夹下（保留，可直接运行）；

2、运行1_predict_segformer.py文件，在segoutput文件夹中会出现手写字语义分割的结果，效率：4s/step；

3、第二步运行完毕后，运行2_predictgan.py文件，效率：4s/step；

4、最终提交结果出现在submit文件夹中。

#1.预测大图mask
!python work/pre_and_submit/1_predict_segformer.py

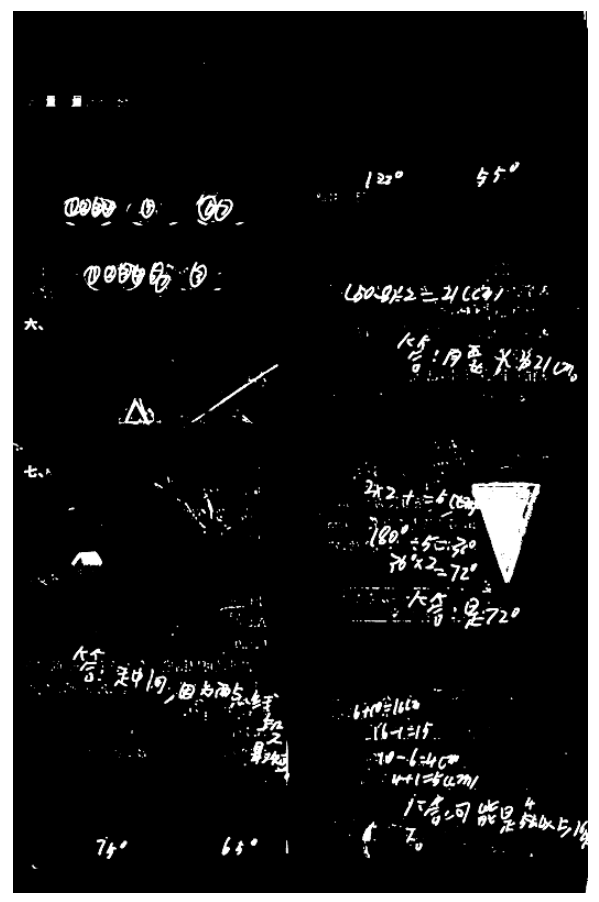

segoutput路径下生成语义分割结果。如下图所示：

#3.手写字压盖信息修补
!python work/pre_and_submit/2_predictgan.py

submit文件夹下得到预测结果：

#4.压缩文件提交评分
%cd submit/
!zip result.zip *.png *.txt

六、致谢

再次郑重感谢：

感谢百度组织比赛，提供机会与舞台

感谢团队成员共同努力，感谢杨立博同学忍受23：00开讨论会的恶习，感谢沈忱的24小时5分钟重启服务，感谢翟雪奎同学分担火力，感谢吕金声的数据支持、协同保障。

特别感谢：

Jordan2020开源的 基于MTRNet++ 实现图像文字擦除,榜评分0.55599方案，受益颇多。
