PaddleSeg实现自动驾驶语义分割

在这里插入图片描述

图像分割套件PaddleSeg全面解析

PaddleSeg——gitee地址

PaddleSeg全流程跑通

本示例的主要流程如下：

  • 准备环境：使用PaddleSeg的软件环境
  • 准备数据：用户如何准备、整理自定义数据集
  • 模型训练：训练配置和启动训练命令
  • 可视化训练过程：使用VDL展示训练过程
  • 模型评估：评估模型效果
  • 模型预测与可视化：使用训练好的模型进行预测，同时对结果进行可视化
  • 模型导出：如何导出可进行部署的模型
  • 模型部署：快速使用Python实现高效部署

1 环境安装

# 克隆PaddleSeg仓库，国内可以直接使用gitee的库
!git clone https://gitee.com/paddlepaddle/PaddleSeg.git

# 安装其他依赖
%cd PaddleSeg
!pip install -r requirements.txt

2 数据准备

2.1 数据介绍

Semantic Segmentation for Self Driving Cars数据地址

CARLA自动驾驶模拟器

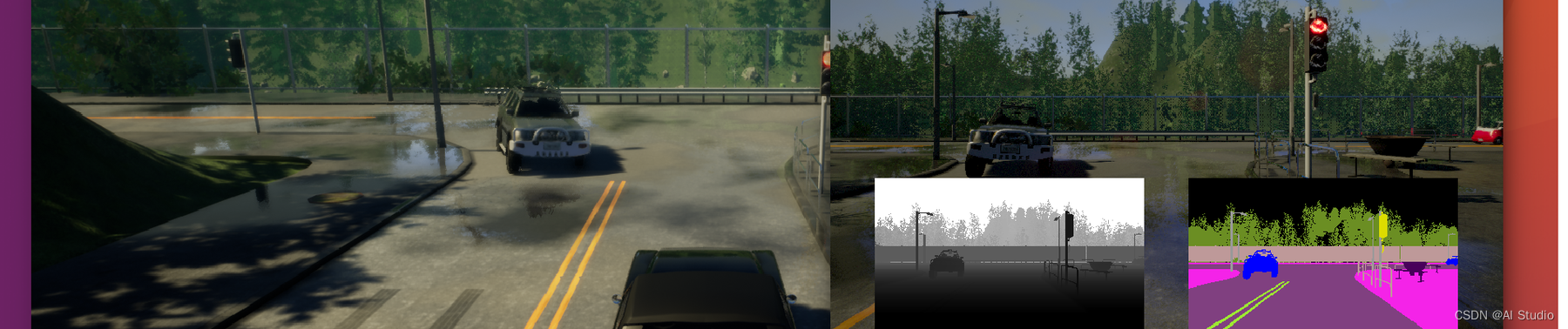

该数据集提供通过CARLA自动驾驶汽车模拟器捕获的数据图像和标记语义分割。这些数据是作为Lyft Udacity Challenge的一部分生成的。此数据集可用于训练 ML 算法，以识别图像中汽车、道路等的语义分割。

在这里插入图片描述

该数据有5组1000张图像和相应的标签。本项目合并了AB两组数据作为训练集和验证集。

# 解压数据到PaddleSeg/dataset/文件夹

%cd ~
!mkdir PaddleSeg/dataset/
!unzip -d PaddleSeg/dataset/dataA_B data/data151864/dataA_B.zip

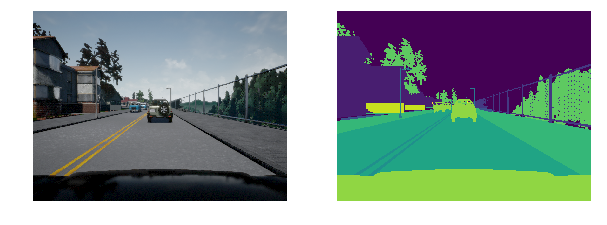

2.2 数据可视化

本数据集是三通道的，只取mask[:,:,0]即第一个通道的值作为label。

%cd ~/PaddleSeg
import pandas as pd
import numpy as np
import random
import os
import matplotlib.pyplot as plt
img_path = 'dataset/dataA_B/images'
mask_path = 'dataset/dataA_B/annotations'

image_list = os.listdir(img_path)
img_name = random.choice(image_list)
img = plt.imread(os.path.join(img_path,img_name))
mask = plt.imread(os.path.join(mask_path,img_name))
fig, axs = plt.subplots(1,2,figsize=(10,5))
axs[0].imshow(img)
axs[1].imshow(mask[:,:,0])
for a in axs:
    a.axis('off')
plt.show()

/home/aistudio/PaddleSeg

在这里插入图片描述

# 输出mask三个通道的值
print(mask.shape)
print("==============================")
print(mask[:,:,0])
print("==============================")
print(mask[:,:,1])
print("==============================")
print(mask[:,:,2])

(600, 800, 3)
==============================
[[0.         0.         0.         ... 0.         0.         0.        ]
 [0.         0.         0.         ... 0.         0.         0.        ]
 [0.         0.         0.         ... 0.         0.         0.        ]
 ...
 [0.03921569 0.03921569 0.03921569 ... 0.03921569 0.03921569 0.03921569]
 [0.03921569 0.03921569 0.03921569 ... 0.03921569 0.03921569 0.03921569]
 [0.03921569 0.03921569 0.03921569 ... 0.03921569 0.03921569 0.03921569]]
==============================
[[0. 0. 0. ... 0. 0. 0.]
 [0. 0. 0. ... 0. 0. 0.]
 [0. 0. 0. ... 0. 0. 0.]
 ...
 [0. 0. 0. ... 0. 0. 0.]
 [0. 0. 0. ... 0. 0. 0.]
 [0. 0. 0. ... 0. 0. 0.]]
==============================
[[0. 0. 0. ... 0. 0. 0.]
 [0. 0. 0. ... 0. 0. 0.]
 [0. 0. 0. ... 0. 0. 0.]
 ...
 [0. 0. 0. ... 0. 0. 0.]
 [0. 0. 0. ... 0. 0. 0.]
 [0. 0. 0. ... 0. 0. 0.]]

#找出掩码中唯一的值，即标签种类数量
np.unique(mask * 255)

array([ 0.,  1.,  2.,  3.,  5.,  6.,  7.,  8.,  9., 10., 11., 12.],
      dtype=float32)

# 标签
labels = ['Unlabeled','Building','Fence','Other',
          'Pedestrian', 'Pole', 'Roadline', 'Road',
          'Sidewalk', 'Vegetation', 'Car','Wall',
          'Traffic sign']

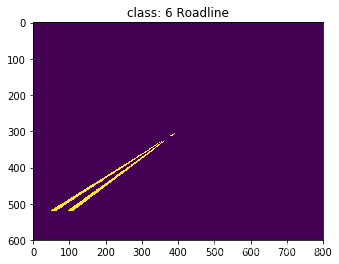

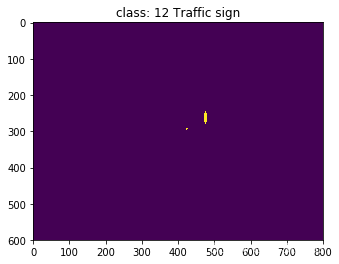

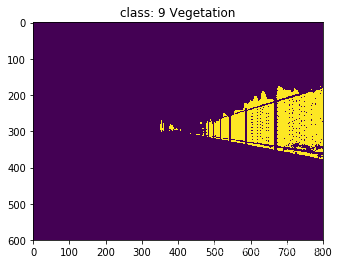

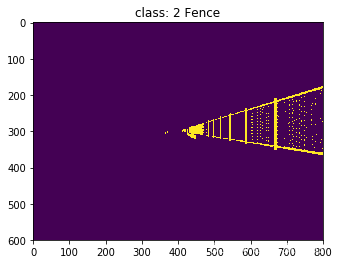

for i in range(13):
    mask = plt.imread('dataset/dataA_B/annotations/02_00_000.png')*255
    #如果等一i就为255其他为0
    mask = np.where(mask == i, 255, 0)
    #取mask
    mask1 = mask[:,:,0]
    plt.title(f'class: {i} {labels[i]}')
    plt.imshow(mask1)
    plt.show()

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

2.3 数据处理

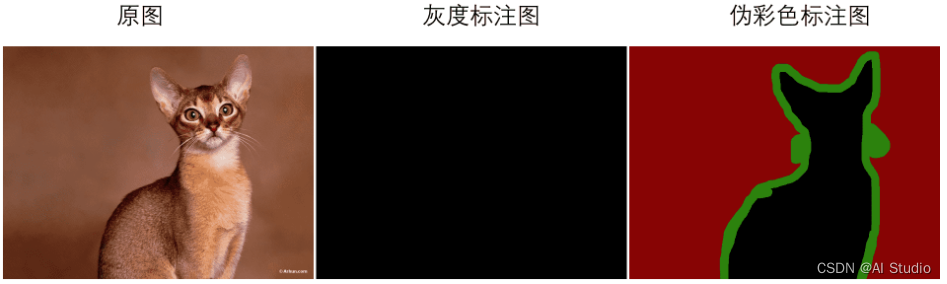

PaddleSeg采用单通道的标注图片，每一种像素值代表一种类别，像素标注类别需要从0开始递增，例如0，1，2，3表示有4种类别。

注: 标注图像请使用PNG无损压缩格式的图片。标注类别最多为256类。

以上是PaddleSeg的标注协议，即我们的数据需要满足是单通道的标注图片，所以要将数据变为单通道的灰度图。但针对灰度图不仅只能看见全黑的效果，还存在相应的弊端：

  • 对图像标注后，无法直接观察标注是否正确。
  • 模型测试过程无法直接判断分割的实际效果。

在这里插入图片描述

PaddleSeg支持伪彩色图作为标注图片，在原来的单通道图片基础上，注入调色板。在基本不增加图片大小的基础上，却可以显示出彩色的效果。

同时PaddleSeg也兼容灰度图标注，用户原来的灰度数据集可以不做修改，直接使用。

本项目是将图像转换为灰度图再转换为伪彩色标注图来做处理。

# 将三通道变成单通道。
import os
import os.path as osp
import sys
import numpy as np
from PIL import Image
input = 'dataset/dataA_B/annotations'
# os.walk()方法用于通过在目录树中游走输出在目录中的文件名
for fpath, dirs, fs in os.walk(input):
    print(fpath)
    for f in fs:
        try:
            path = osp.join(fpath, f)
            # _output_dir = fpath.replace(input, '')
            # _output_dir = _output_dir.lstrip(os.path.sep)

            image = Image.open(path)
            image,_,_ = image.split()
            image.save(path)

        except:
            continue
    print("已变为单通道！")

dataset/dataA_B/annotations
已变为单通道！

# 转换为单通道灰度图可视化
img_path = 'dataset/dataA_B/images'
mask_path = 'dataset/dataA_B/annotations'

image_list = os.listdir(img_path)
img_name = random.choice(image_list)
img = plt.imread(os.path.join(img_path,img_name))
mask = plt.imread(os.path.join(mask_path,img_name))
fig, axs = plt.subplots(1,2,figsize=(10,5))
axs[0].imshow(img)
axs[1].imshow(mask)
for a in axs:
    a.axis('off')
plt.show()

在这里插入图片描述

灰度标注转换为伪彩色标注

可以直接使用PaddleSeg提供的转换工具。

%cd ~/PaddleSeg
!python tools/gray2pseudo_color.py dataset/dataA_B/annotations/ dataset/dataA_B/annotations/


img_path = 'dataset/dataA_B/images'
mask_path = 'dataset/dataA_B/annotations'

image_list = os.listdir(img_path)
img_name = random.choice(image_list)
img = plt.imread(os.path.join(img_path,img_name))
mask = plt.imread(os.path.join(mask_path,img_name))
fig, axs = plt.subplots(1,2,figsize=(10,5))
axs[0].imshow(img)
axs[1].imshow(mask)
for a in axs:
    a.axis('off')
plt.show()

在这里插入图片描述

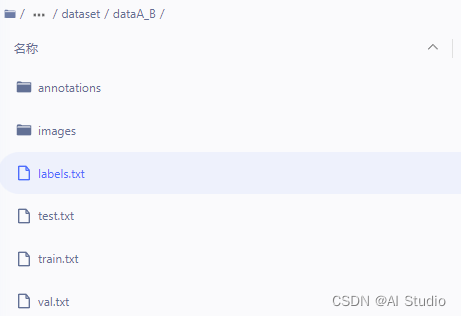

2.4 数据集划分

在这里插入图片描述

以下为数据的种类标签，即生成labels.txt的值。

Unlabeled
Building
Fence
Other
Pedestrian
Pole
Roadline
Road
Sidewalk
Vegetation
Car
Wall
Traffic sign

# 使用PaddleSeg提供的划分数据集的工具
%cd ~/PaddleSeg
!python tools/split_dataset_list.py dataset/dataA_B images annotations --split 0.7 0.3 0 --format png png --label_class 'Unlabeled' 'Building' 'Fence' 'Other' 'Pedestrian' 'Pole' 'Roadline' 'Road' 'Sidewalk' 'Vegetation' 'Car' 'Wall' 'Traffic sign'

3 模型训练

3.1 PP-LiteSeg模型介绍

本示例选择PP-LiteSeg模型进行训练。

PP-LiteSeg是PaddleSeg团队自研的轻量化模型，在Cityscapes数据集上超越其他模型，实现最优的精度和速度平衡。 具体而言，PP-LiteSeg模型沿用编解码架构，设计灵活的Decoder模块（FLD）、统一注意力融合模块（UAFM）和简易PPM上下文模块（SPPM），实现高精度和高效率的实时语义分割。

PP-LiteSeg模型的结构如下图。更多详细介绍，请参考链接。

在这里插入图片描述

3.2 配置文件详解

PaddleSeg提供配置化驱动进行模型训练、测试和预测等，配置文件是其中的关键。

PaddleSeg的配置文件包括超参、训练数据集、验证数据集、优化器、损失函数、模型等信息。所有的配置文件在PaddleSeg/configs文件夹下面。大家可以灵活修改配置文件的内容，如自定义模型使用的骨干网络、模型使用的损失函数以及关于网络结构等配置，自定义配置数据处理的策略，如改变尺寸、归一化和翻转等数据增强的策略。

重点参数说明：

  • 在PaddleSeg的配置文件给出的学习率中，除了"pp_liteseg_optic_disc_512x512_1k.yml"中为单卡学习率外，其余配置文件中均为4卡的学习率，如果用户是单卡训练，则学习率设置应变成原来的1/4。
  • 在PaddleSeg中的配置文件，给出了多种损失函数：CrossEntropy Loss、BootstrappedCrossEntropy Loss、Dice Loss、BCE Loss、OhemCrossEntropyLoss、RelaxBoundaryLoss、OhemEdgeAttentionLoss、Lovasz Hinge Loss、Lovasz Softmax Loss，用户可根据自身需求进行更改。
  • 配置文件解读如下。
batch_size: 4  #设定batch_size的值即为迭代一次送入网络的图片数量，一般显卡显存越大，batch_size的值可以越大
iters: 1000    #模型迭代的次数

train_dataset:  #训练数据设置
  type: Dataset #数据集名字
  dataset_root: data/optic_disc_seg #数据集路径
  train_path: data/optic_disc_seg/train_list.txt  #数据集中用于训练的标识文件
  num_classes: 2  #指定目标的类别个数（背景也算为一类）
  mode: train #表示用于训练
  transforms: #数据预处理/增强的方式
    - type: ResizeStepScaling #将原始图像和标注图像随机缩放为0.5~2.0倍
      min_scale_factor: 0.5
      max_scale_factor: 2.0
      scale_step_size: 0.25
    - type: RandomPaddingCrop #从原始图像和标注图像中随机裁剪512x512大小
      crop_size: [512, 512]
    - type: RandomHorizontalFlip  #采用水平反转的方式进行数据增强
    - type: RandomDistort #亮度、对比度、饱和度随机变动
      brightness_range: 0.5
      contrast_range: 0.5
      saturation_range: 0.5
    - type: Normalize #将图像归一化

val_dataset:  #验证数据设置
  type: Dataset #数据集名字
  dataset_root: data/optic_disc_seg #数据集路径
  val_path: data/optic_disc_seg/val_list.txt  #数据集中用于验证的标识文件
  num_classes: 2  #指定目标的类别个数（背景也算为一类）
  mode: val #表示用于验证
  transforms: #数据预处理/增强的方式
    - type: Normalize #图像进行归一化

optimizer: #设定优化器的类型
  type: sgd #采用SGD（Stochastic Gradient Descent）随机梯度下降方法为优化器
  momentum: 0.9 #动量
  weight_decay: 4.0e-5 #权值衰减，使用的目的是防止过拟合

lr_scheduler: # 学习率的相关设置
  type: PolynomialDecay # 一种学习率类型。共支持12种策略
  learning_rate: 0.01
  power: 0.9
  end_lr: 0

loss: #设定损失函数的类型
  types:
    - type: CrossEntropyLoss  #损失函数类型
  coef: [1, 1, 1] # PP-LiteSeg有一个主loss和两个辅助loss，coef表示权重： total_loss = coef_1 * loss_1 + .... + coef_n * loss_n

model:  #模型说明
  type: PPLiteSeg  #设定模型类别
  backbone:  # 设定模型的backbone，包括名字和预训练权重
    type: STDC2
    pretrained: https://bj.bcebos.com/paddleseg/dygraph/PP_STDCNet2.tar.gz

训练前要修改下方配置文件才能运行 ！！！！

我们的配置，使用的configs/pp_liteseg/pp_liteseg_stdc1_camvid_960x720_10k.yml文件，并修改了数据配置(替换文件的相应部分即可)。

train_dataset:
  type: Dataset
  dataset_root: dataset/dataA_B
  num_classes: 13
  mode: train
  train_path: dataset/dataA_B/train.txt
  transforms:
    - type: ResizeStepScaling
      min_scale_factor: 0.5
      max_scale_factor: 2.5
      scale_step_size: 0.25
    - type: RandomPaddingCrop
      crop_size: [960, 720]
    - type: RandomHorizontalFlip
    - type: RandomDistort
      brightness_range: 0.5
      contrast_range: 0.5
      saturation_range: 0.5
    - type: Normalize

val_dataset:
  type: Dataset
  dataset_root: dataset/dataA_B
  num_classes: 13
  mode: val
  val_path: dataset/dataA_B/val.txt
  transforms:
    - type: Normalize

主要关注的参数：

  • type的参数是Dataset，代表的是建议的数据格式；
  • dataset_root路径为包含label和image所在的路径；在示例中为：- - dataset_root: dataset/optic_disc_seg
  • train_path为txt的路径；在示例中为：train_path: dataset/optic_disc_seg/train_list.txt
  • num_classes为类别（背景也算为一类）；
  • transform是对数据的预处理的策略，用户可根据自己的实际需要改动

3.3 训练

训练参数解析：

参数名 用途 是否必选项 默认值
iters 训练迭代次数 否 配置文件中指定值
batch_size 单卡batch size 否 配置文件中指定值
learning_rate 初始学习率 否 配置文件中指定值
config 配置文件 是 -
save_dir 模型和visualdl日志文件的保存根路径 否 output
num_workers 用于异步读取数据的进程数量， 大于等于1时开启子进程读取数据 否 0
use_vdl 是否开启visualdl记录训练数据 否 否
save_interval 模型保存的间隔步数 否 1000
do_eval 是否在保存模型时启动评估, 启动时将会根据mIoU保存最佳模型至best_model 否 否
log_iters 打印日志的间隔步数 否 10
resume_model 恢复训练模型路径，如：output/iter_1000 否 None
keep_checkpoint_max 最新模型保存个数 否 5

训练后的模型参数在 /work 文件夹下

# 修改好配置文件后才能运行。
%cd ~/PaddleSeg
!export CUDA_VISIBLE_DEVICES=0
!python train.py \
       --config configs/pp_liteseg/pp_liteseg_stdc1_camvid_960x720_10k.yml \
       --do_eval \
       --use_vdl \
       --save_interval 500 \
       --save_dir output

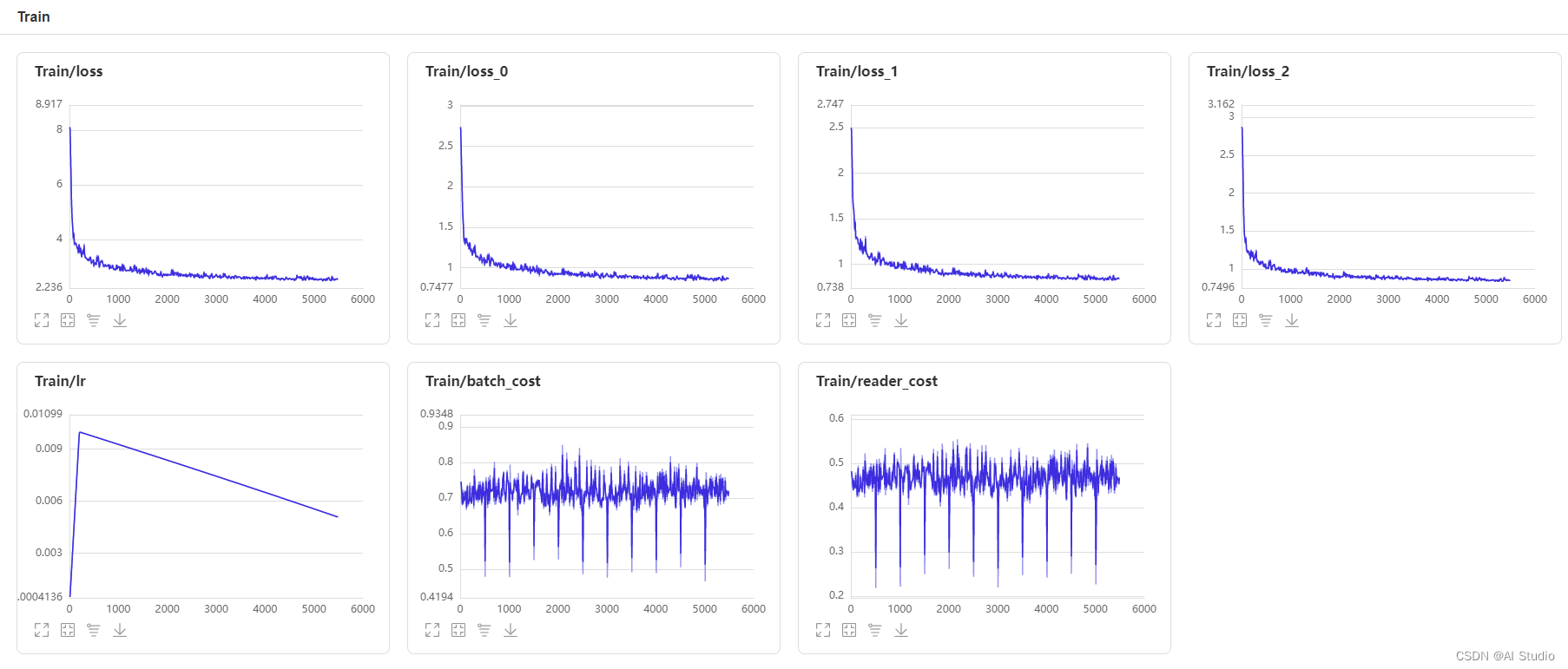

4 可视化

在这里插入图片描述

在这里插入图片描述

5 模型评估

!python val.py \
       --config configs/pp_liteseg/pp_liteseg_stdc1_camvid_960x720_10k.yml \
       --model_path output/best_model/model.pdparams

在图像分割领域中，评估模型质量主要是通过三个指标进行判断，准确率（acc）、平均交并比（Mean Intersection over Union，简称mIoU）、Kappa系数。

  • 准确率：指类别预测正确的像素占总像素的比例，准确率越高模型质量越好。
  • 平均交并比：对每个类别数据集单独进行推理计算，计算出的预测区域和实际区域交集除以预测区域和实际区域的并集，然后将所有类别得到的结果取平均。在本例中，正常情况下模型在验证集上的mIoU指标值会达到0.80以上，显示信息示例如下所示，第3行的mIoU=0.8526即为mIoU。
  • Kappa系数：一个用于一致性检验的指标，可以用于衡量分类的效果。kappa系数的计算是基于混淆矩阵的，取值为-1到1之间，通常大于0。其公式如下所示，P0P_0P0为分类器的准确率，PeP_eP**e为随机分类器的准确率。Kappa系数越高模型质量越好。

随着评估脚本的运行，最终打印的评估日志如下。

2022-06-29 10:53:04 [INFO]	[EVAL] #Images: 600 mIoU: 0.7103 Acc: 0.9566 Kappa: 0.9463 Dice: 0.8022
2022-06-29 10:53:04 [INFO]	[EVAL] Class IoU:
[0.9473 0.9162 0.4943 0.6247 0.1106 0.5114 0.6477 0.9585 0.8975 0.8421
 0.969  0.7128 0.6018]
2022-06-29 10:53:04 [INFO]	[EVAL] Class Precision:
[0.9755 0.9618 0.7631 0.7762 0.8018 0.8356 0.8263 0.9765 0.9447 0.9007
 0.9738 0.8861 0.8673]
2022-06-29 10:53:04 [INFO]	[EVAL] Class Recall:
[0.9703 0.9507 0.5839 0.7619 0.1137 0.5687 0.7499 0.9811 0.9473 0.9283
 0.9949 0.7848 0.6628]

6 模型预测与可视化

除了分析模型的IOU、ACC和Kappa指标之外，我们还可以查阅一些具体样本的切割样本效果，从Bad Case启发进一步优化的思路。

predict.py脚本是专门用来可视化预测案例的，命令格式如下所示

!python predict.py \
       --config configs/pp_liteseg/pp_liteseg_stdc1_camvid_960x720_10k.yml \
       --model_path output/best_model/model.pdparams \
       --image_path dataset/dataA_B/images/02_00_063.png\
       --save_dir output/result

可视化：

在这里插入图片描述

7 个人介绍

CSDN地址：https://blog.csdn.net/weixin_43267897?spm=1001.2101.3001.5343

Github地址：https://github.com/KHB1698

AI Studio地址：https://aistudio.baidu.com/aistudio/personalcenter/thirdview/791590

此文仅为搬运，原作链接：https://aistudio.baidu.com/aistudio/projectdetail/4203976
