Paddle模型性能分析Profiler：定位性能瓶颈点优化程序提升性能

Paddle Profiler是飞桨框架自带的低开销性能分析器，可以对模型运行过程的性能数据进行收集、统计和展示。性能分析器提供的数据可以帮助定位模型的瓶颈，识别造成程序运行时间过长或者GPU利用率低的原因，从而寻求优化方案来获得性能的提升。

1.使用Profiler工具调试程序性能

在模型性能分析中，通常采用如下四个步骤：

  • 获取模型正常运行时的ips(iterations per second， 每秒的迭代次数)，给出baseline数据。

  • 开启性能分析器，定位性能瓶颈点。

  • 优化程序，检查优化效果。

  • 获取优化后模型正常运行时的ips，和baseline比较，计算真实的提升幅度。

下面是使用神经网络对cifar10进行分类的示例代码，里面加上了启动性能分析的代码。通过这个比较简单的示例，来看性能分析工具是如何通过上述四个步骤在调试程序性能中发挥作用。

1.1 使用cifar10数据集卷积神经网络进行图像分类

import paddle
import paddle.nn.functional as F
from paddle.vision.transforms import ToTensor
import numpy as np
import matplotlib.pyplot as plt

print(paddle.__version__)

加载数据集

cifar10数据集由60000张大小为32 * 32的彩色图片组成，其中有50000张图片组成了训练集，另外10000张图片组成了测试集。这些图片分为10个类别，将训练一个模型能够把图片进行正确的分类。

transform = ToTensor()
cifar10_train = paddle.vision.datasets.Cifar10(mode='train',
                                               transform=transform)
cifar10_test = paddle.vision.datasets.Cifar10(mode='test',
                                              transform=transform)

组建网络

接下来使用飞桨定义一个使用了三个二维卷积（ Conv2D ) 且每次卷积之后使用 relu 激活函数，两个二维池化层（ MaxPool2D ），和两个线性变换层组成的分类网络，来把一个(32, 32, 3)形状的图片通过卷积神经网络映射为10个输出，这对应着10个分类的类别

class MyNet(paddle.nn.Layer):
    def __init__(self, num_classes=1):
        super(MyNet, self).__init__()

        self.conv1 = paddle.nn.Conv2D(in_channels=3, out_channels=32, kernel_size=(3, 3))
        self.pool1 = paddle.nn.MaxPool2D(kernel_size=2, stride=2)

        self.conv2 = paddle.nn.Conv2D(in_channels=32, out_channels=64, kernel_size=(3,3))
        self.pool2 = paddle.nn.MaxPool2D(kernel_size=2, stride=2)

        self.conv3 = paddle.nn.Conv2D(in_channels=64, out_channels=64, kernel_size=(3,3))

        self.flatten = paddle.nn.Flatten()

        self.linear1 = paddle.nn.Linear(in_features=1024, out_features=64)
        self.linear2 = paddle.nn.Linear(in_features=64, out_features=num_classes)

    def forward(self, x):
        x = self.conv1(x)
        x = F.relu(x)
        x = self.pool1(x)

        x = self.conv2(x)
        x = F.relu(x)
        x = self.pool2(x)

        x = self.conv3(x)
        x = F.relu(x)

        x = self.flatten(x)
        x = self.linear1(x)
        x = F.relu(x)
        x = self.linear2(x)
        return x

模型训练&预测

接下来，用一个循环来进行模型的训练，将会:

  • 使用 paddle.optimizer.Adam 优化器来进行优化。

  • 使用 F.cross_entropy 来计算损失值。

  • 使用 paddle.io.DataLoader 来加载数据并组建batch。

import paddle.profiler as profiler
#参数设置
epoch_num = 10
batch_size = 32
learning_rate = 0.001

val_acc_history = []
val_loss_history = []

def train(model):
    print('start training ... ')
    # turn into training mode
    model.train()

    opt = paddle.optimizer.Adam(learning_rate=learning_rate,
                                parameters=model.parameters())

    train_loader = paddle.io.DataLoader(cifar10_train,
                                        shuffle=True,
                                        batch_size=batch_size,
                                        num_workers=4)

    valid_loader = paddle.io.DataLoader(cifar10_test, batch_size=batch_size)

    # 创建性能分析器相关的代码
    def my_on_trace_ready(prof):# 定义回调函数，性能分析器结束采集数据时会被调用
        callback = profiler.export_chrome_tracing('./profiler_demo') # 创建导出性能数据到profiler_demo文件夹的回调函数
        callback(prof)  # 执行该导出函数
        prof.summary(sorted_by=profiler.SortedKeys.GPUTotal) # 打印表单，按GPUTotal排序表单项

    p = profiler.Profiler(scheduler = [3,14], on_trace_ready=my_on_trace_ready, timer_only=True) # 初始化Profiler对象

    p.start() # 性能分析器进入第0个step

    for epoch in range(epoch_num):
        for batch_id, data in enumerate(train_loader()):
            x_data = data[0]
            y_data = paddle.to_tensor(data[1])
            y_data = paddle.unsqueeze(y_data, 1)

            logits = model(x_data)
            loss = F.cross_entropy(logits, y_data)

            if batch_id % 1000 == 0:
                print("epoch: {}, batch_id: {}, loss is: {}".format(epoch, batch_id, loss.numpy()))
            loss.backward()
            opt.step()
            opt.clear_grad()

            p.step() # 指示性能分析器进入下一个step
            if batch_id == 19:
                p.stop() # 关闭性能分析器
                exit() # 做性能分析时，可以将程序提前退出


        # evaluate model after one epoch
        model.eval()
        accuracies = []
        losses = []
        for batch_id, data in enumerate(valid_loader()):
            x_data = data[0]
            y_data = paddle.to_tensor(data[1])
            y_data = paddle.unsqueeze(y_data, 1)

            logits = model(x_data)
            loss = F.cross_entropy(logits, y_data)
            acc = paddle.metric.accuracy(logits, y_data)
            accuracies.append(acc.numpy())
            losses.append(loss.numpy())

        avg_acc, avg_loss = np.mean(accuracies), np.mean(losses)
        print("[validation] accuracy/loss: {}/{}".format(avg_acc, avg_loss))
        val_acc_history.append(avg_acc)
        val_loss_history.append(avg_loss)
        model.train()

model = MyNet(num_classes=10)
train(model)

部分结果展示：

epoch: 6, batch_id: 0, loss is: [0.91811454]
epoch: 6, batch_id: 1000, loss is: [0.89851004]
[validation] accuracy/loss: 0.7232428193092346/0.8434960246086121
epoch: 7, batch_id: 0, loss is: [0.60690844]
epoch: 7, batch_id: 1000, loss is: [0.6912922]
[validation] accuracy/loss: 0.7049720287322998/0.887704074382782
epoch: 8, batch_id: 0, loss is: [0.6330824]
epoch: 8, batch_id: 1000, loss is: [0.5715592]
[validation] accuracy/loss: 0.7176517844200134/0.8511289954185486
epoch: 9, batch_id: 0, loss is: [0.29487646]
epoch: 9, batch_id: 1000, loss is: [0.9094696]
[validation] accuracy/loss: 0.7097643613815308/0.9166476130485535

1.1.1 获取性能调试前模型正常运行的ips

上述程序在创建Profiler时候，timer_only设置的值为True，此时将只开启benchmark功能，不开启性能分析器，程序输出模型正常运行时的benchmark信息如下

  • Reader Ratio：表示数据读取部分占训练batch迭代过程的时间占比，

  • reader_cost：代表数据读取时间，

  • batch_cost：代表batch迭代的时间，

  • ips：表示每秒能迭代多少次，即跑多少个batch。

可以看到，此时的ips为70.99，可将这个值作为优化对比的baseline。

# ============================================Perf Summary============================================
# Reader Ratio: 35.240%
# Time Unit: s, IPS Unit: steps/s
# |                 |       avg       |       max       |       min       |
# |   reader_cost   |     0.00496     |     0.00542     |     0.00469     |
# |    batch_cost   |     0.01408     |     0.01325     |     0.01246     |
# |       ips       |     70.99914    |     80.24470    |     75.46403    |

1.1.2. 开启性能分析器，定位性能瓶颈点

修改程序，将Profiler的timer_only参数设置为False， 此时代表不只开启benchmark功能，还将开启性能分析器，进行详细的性能分析。

p = profiler.Profiler(scheduler = [3,14], on_trace_ready=my_on_trace_ready, timer_only=False)

性能分析器会收集程序在第3到14次（不包括14）训练迭代过程中的性能数据，并在profiler_demo文件夹中输出一个json格式的文件，用于展示程序执行过程的timeline，可通过chrome浏览器的chrome://tracing 插件打开这个文件进行查看。

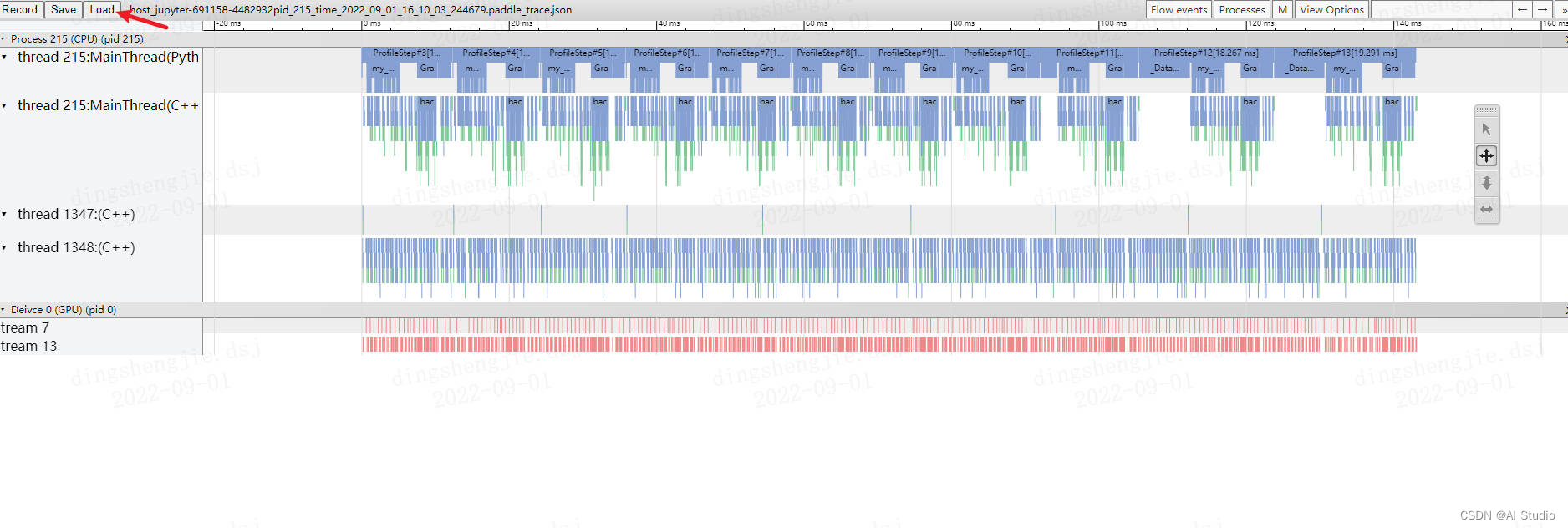

如图所示，把json文件load即可：

在这里插入图片描述

性能分析器还会直接在终端打印统计表单（建议重定向到文件中查看），查看程序输出的Model Summary表单

-----------------------------------------------Model Summary-----------------------------------------------
Time unit: ms
---------------  ------  ----------------------------------------  ----------------------------------------
Name             Calls   CPU Total / Avg / Max / Min / Ratio(%)    GPU Total / Avg / Max / Min / Ratio(%)
---------------  ------  ----------------------------------------  ----------------------------------------
ProfileStep      11      138.99 / 12.64 / 17.91 / 10.65 / 100.00   8.81 / 0.80 / 0.80 / 0.80 / 100.00
  Dataloader     11      16.88 / 1.53 / 6.91 / 0.09 / 12.14        0.00 / 0.00 / 0.00 / 0.00 / 0.00
  Forward        11      45.18 / 4.11 / 4.41 / 3.61 / 32.50        2.73 / 0.25 / 0.25 / 0.25 / 31.01
  Backward       11      27.63 / 2.51 / 2.85 / 2.37 / 19.88        4.04 / 0.37 / 0.37 / 0.36 / 45.81
  Optimization   11      19.75 / 1.80 / 1.89 / 1.61 / 14.21        1.05 / 0.10 / 0.10 / 0.09 / 11.56
  Others         -       29.55 / - / - / - / 21.26                 1.05 / - / - / - / 11.63
---------------  ------  ----------------------------------------  ----------------------------------------
Note:
在此表中，GPU 时间是该阶段调用的所有设备（GPU）事件的总和。
与概述摘要不同，如果两个设备（GPU）事件在不同的流上执行重叠时间，我们直接在这里求和。

  • 其中ProfileStep表示训练batch的迭代step过程，对应代码中每两次调用p.step()的间隔时间；

  • Dataloader表示数据读取的时间，即for batch_id, data in enumerate(train_loader())的执行时间；

  • Forward表示模型前向的时间，即logits = model(x_data)的执行时间，

  • Backward表示反向传播的时间，即loss.backward()的执行时间；

  • Optimization表示优化器的时间，即opt.step()的执行时间。

通过timeline可以看到，Dataloader占了执行过程的很大比重，Model Summary显示其接近了12%。分析程序发现，这是由于模型本身比较简单，需要的计算量小，再加上Dataloader 准备数据时只用了单进程来读取，使得程序读取数据时和执行计算时没有并行操作，导致Dataloader占比过大。

1.1.3. 优化程序，检查优化效果

识别到了问题产生的原因，对程序继续做如下修改，将Dataloader的num_workers设置为4，使得能有多个进程并行读取数据。

train_loader = paddle.io.DataLoader(cifar10_train,
                                    shuffle=True,
                                    batch_size=batch_size,
                                    num_workers=4)

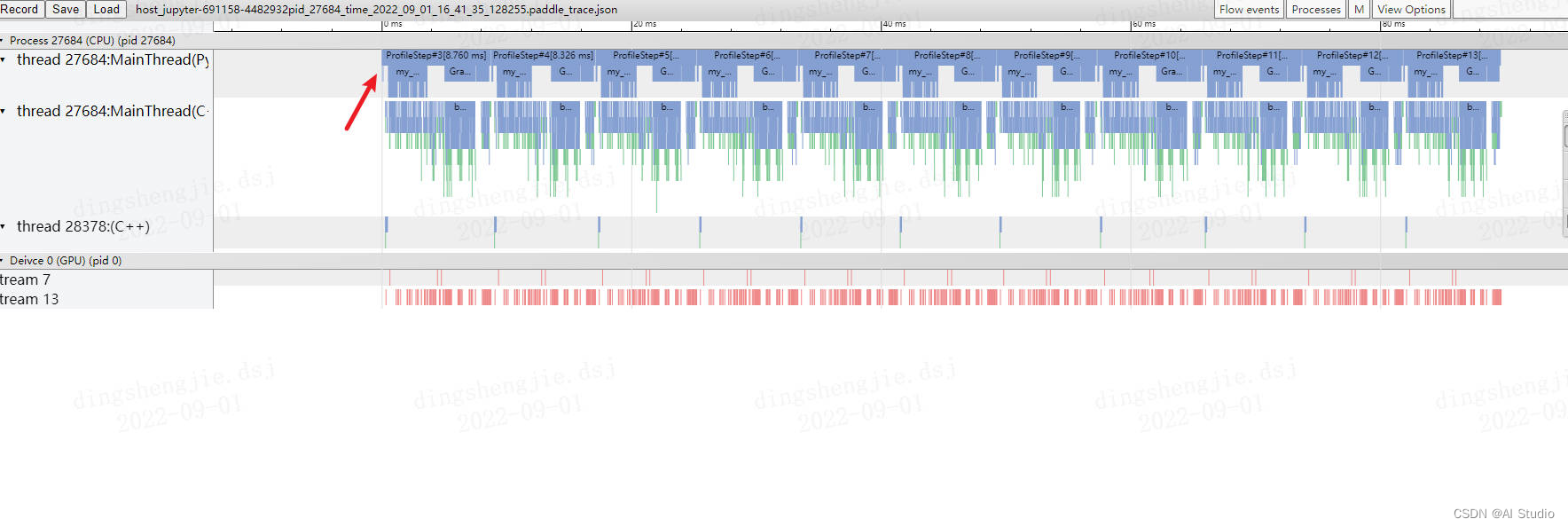

重新对程序进行性能分析，新的timeline和Model Summary如下所示

在这里插入图片描述

-----------------------------------------------Model Summary-----------------------------------------------
Time unit: ms
---------------  ------  ----------------------------------------  ----------------------------------------
Name             Calls   CPU Total / Avg / Max / Min / Ratio(%)    GPU Total / Avg / Max / Min / Ratio(%)
---------------  ------  ----------------------------------------  ----------------------------------------
ProfileStep      11      89.44 / 8.13 / 8.76 / 7.82 / 100.00       8.82 / 0.80 / 0.80 / 0.80 / 100.00
  Dataloader     11      1.51 / 0.14 / 0.16 / 0.12 / 1.69          0.00 / 0.00 / 0.00 / 0.00 / 0.00
  Forward        11      31.67 / 2.88 / 3.17 / 2.82 / 35.41        2.72 / 0.25 / 0.25 / 0.24 / 36.11
  Backward       11      25.35 / 2.30 / 2.49 / 2.20 / 28.34        4.07 / 0.37 / 0.37 / 0.37 / 42.52
  Optimization   11      11.67 / 1.06 / 1.16 / 1.01 / 13.04        1.04 / 0.09 / 0.10 / 0.09 / 10.59
  Others         -       19.25 / - / - / - / 21.52                 1.06 / - / - / - / 10.78
---------------  ------  ----------------------------------------  ----------------------------------------

可以看到，从Dataloader中取数据的时间大大减少，从12%变成了平均只占一个step的1.69%，并且平均一个step所需要的时间也相应减少了从1.53到0.14。

1.1.4 获取优化后模型正常运行的ips，确定真实提升幅度

重新将timer_only设置的值为True，获取优化后模型正常运行时的benchmark信息



============================================Perf Summary============================================
Reader Ratio: 1.718%
Time Unit: s, IPS Unit: steps/s
|                 |       avg       |       max       |       min       |
|   reader_cost   |     0.00013     |     0.00015     |     0.00012     |
|    batch_cost   |     0.00728     |     0.00690     |     0.00633     |
|       ips       |    137.30879    |    158.01126    |    144.91796    |

此时从原来的Reader Ratio: 35.240%---->Reader Ratio: 1.718%

ips的值变成了137.3，相比优化前的baseline70.99，模型真实性能提升了193%。

注意点：

由于Profiler开启的时候，收集性能数据本身也会造成程序性能的开销，因此正常跑程序时请不要开启性能分析器，性能分析器只作为调试程序性能时使用。

  • 1.如果想获得程序正常运行时候的 benchmark信息（如ips），可以像示例一样将Profiler的timer_only参数设置为True，此时不会进行详尽的性能数据收集，几乎不影响程序正常运行的性能，所获得的benchmark信息也趋于真实。

  • 2.benchmark信息计算的数据范围是从调用Profiler的start方法开始，到调用stop方法结束这个过程的数据。而Timeline和性能数据的统计表单的数据范围是所指定的采集区间，如这个例子中的第3到14次迭代，这会导致开启性能分析器时统计表单和benchmark信息输出的值不同（如统计到的Dataloader的时间占比）。

  • 3.当benchmark统计的范围和性能分析器统计的范围不同时， 由于benchmark统计的是平均时间，如果benchmark统计的范围覆盖了性能分析器开启的范围，也覆盖了关闭性能调试时的正常执行的范围，此时benchmark的值没有意义，因此开启性能分析器时请以性能分析器输出的统计表单为参考，这也是为何上面示例里在开启性能分析器时没贴benchmark信息的原因。

1.1.5 结果展示

#结果展示

plt.plot(val_acc_history, label = 'validation accuracy')

plt.xlabel('Epoch')
plt.ylabel('Accuracy')
plt.ylim([0.5, 0.8])
plt.legend(loc='lower right')

在这里插入图片描述

在cifar10数据集上，使用简单的卷积神经网络，用飞桨可以达到70%以上的准确率。你也可以通过调整网络结构和参数，达到更好的效果

2.Profiler中Timeline、统计表单、benchmark信息的功能展示

2.1 Timeline展示

对于采集的性能数据，导出为chrome tracing timeline格式的文件后，可以进行可视化分析。当前，所采用的可视化工具为chrome浏览器里的tracing插件

chrome://tracing/

目前Timeline提供以下特性：

  1. 查看CPU和GPU在不同线程或stream下的事件发生的时间线。将同一线程下所记录的数据分为Python层和C++层，以便根据需要进行折叠和展开。对于有名字的线程，标注线程名字。

  2. 所展示的事件名字上标注事件所持续的时间，点击具体的事件，可在下方的说明栏中看到更详细的事件信息。通过按键 ’w’、’s’ 可进行放大和缩小，通过**’a’、’d’可进行左移和右移。**

在这里插入图片描述

  1. 对于GPU上的事件，可以通过点击下方的’launch’链接查看所发起它的CPU上的事件。

2.2 统计表单展示

统计表单负责对采集到的数据(Event)从多个不同的角度进行解读，也可以理解为对timeline进行一些量化的指标计算。 目前提供Device Summary、Overview Summary、Model Summary、Distributed Summary、Operator Summary、Kernel Summary、Memory Manipulation Summary和UserDefined Summary的统计表单，每个表单从不同的角度进行统计计算。每个表单的统计内容简要叙述如下：

Device Summary

-------------------Device Summary-------------------
------------------------------  --------------------
Device                          Utilization (%)
------------------------------  --------------------
CPU(Process)                    77.13
CPU(System)                     25.99
GPU2                            55.50
------------------------------  --------------------
Note:
CPU(进程) 利用率 = 当前进程在所有 cpu 内核上的 CPU 时间/经过的时间，因此最大利用率可以达到 100% * cpu 内核数。
CPU（系统）利用率=所有进程在所有cpu内核上的CPU时间（忙碌时间）/（忙碌时间+空闲时间）。
GPU 利用率 = 当前进程 GPU 时间 / 已用时间。
----------------------------------------------------

DeviceSummary提供CPU和GPU的平均利用率信息。其中

CPU(Process): 指的是进程的cpu平均利用率，算的是从Profiler开始记录数据到结束这一段过程，进程所利用到的 cpu core的总时间与该段时间的占比。因此如果是多核的情况，对于进程来说cpu平均利用率是有可能超过100%的，因为同时用到的多个core的时间进行了累加。

CPU(System): 指的是整个系统的cpu平均利用率，算的是从Profiler开始记录数据到结束这一段过程，整个系统所有进程利用到的cpu core总时间与该段时间乘以cpu core的数量的占比。可以当成是从cpu的视角来算的利用率。

GPU: 指的是进程的gpu平均利用率，算的是从Profiler开始记录数据到结束这一段过程，进程在gpu上所调用的kernel的执行时间 与 该段时间 的占比。

Overview Summary

Overview Summary用于展示每种类型的Event一共分别消耗了多少时间，对于多线程或多stream下，如果同一类型的Event有重叠的时间段，采取取并集操作，不对重叠的时间进行重复计算。

---------------------------------------------Overview Summary---------------------------------------------
Time unit: ms
-------------------------  -------------------------  -------------------------  -------------------------
Event Type                 Calls                      CPU Time                   Ratio (%)
-------------------------  -------------------------  -------------------------  -------------------------
ProfileStep                8                          4945.15                    100.00
  CudaRuntime              28336                      2435.63                    49.25
  UserDefined              486                        2280.54                    46.12
  Dataloader               8                          1819.15                    36.79
  Forward                  8                          1282.64                    25.94
  Operator                 8056                       1244.41                    25.16
  OperatorInner            21880                      374.18                     7.57
  Backward                 8                          160.43                     3.24
  Optimization             8                          102.34                     2.07
-------------------------  -------------------------  -------------------------  -------------------------
                          Calls                      GPU Time                   Ratio (%)
-------------------------  -------------------------  -------------------------  -------------------------
  Kernel                   13688                      2744.61                    55.50
  Memcpy                   496                        29.82                      0.60
  Memset                   104                        0.12                       0.00
  Communication            784                        257.23                     5.20
-------------------------  -------------------------  -------------------------  -------------------------
Note:
在此表中，我们根据事件类型汇总了所有收集到的事件。
在主机上收集的事件时间显示为 CPU 时间，如果在设备上则显示为 GPU 时间。
不同类型的事件可能会重叠或包含，例如 Operator 包括 OperatorInner，因此比率之和不是 100%。
有重叠的同类型事件的时间不会计算两次，合并后所有时间相加。
Example:
Thread 1:
  Operator: |___________|     |__________|
Thread 2:
  Operator:   |____________|     |___|
After merged:
  Result:   |______________|  |__________|

----------------------------------------------------------------------------------------------------------

Model Summary

--------------------------------------------------Model Summary--------------------------------------------------
Time unit: ms
---------------  ------  -------------------------------------------  -------------------------------------------
Name             Calls   CPU Total / Avg / Max / Min / Ratio(%)       GPU Total / Avg / Max / Min / Ratio(%)
---------------  ------  -------------------------------------------  -------------------------------------------
ProfileStep      8       4945.15 / 618.14 / 839.15 / 386.34 / 100.00  2790.80 / 348.85 / 372.39 / 344.60 / 100.00
  Dataloader     8       1819.15 / 227.39 / 451.69 / 0.32 / 36.79     0.00 / 0.00 / 0.00 / 0.00 / 0.00
  Forward        8       1282.64 / 160.33 / 161.49 / 159.19 / 25.94   1007.64 / 125.96 / 126.13 / 125.58 / 35.90
  Backward       8       160.43 / 20.05 / 21.00 / 19.21 / 3.24        1762.11 / 220.26 / 243.83 / 216.05 / 62.49
  Optimization   8       102.34 / 12.79 / 13.42 / 12.47 / 2.07        17.03 / 2.13 / 2.13 / 2.13 / 0.60
  Others         -       1580.59 / - / - / - / 31.96                  28.22 / - / - / - / 1.00
---------------  ------  -------------------------------------------  -------------------------------------------

Model Summary用于展示模型训练或者推理过程中，dataloader、forward、backward、optimization所消耗的时间。其中GPU Time对应着在该段过程内所发起的GPU侧活动的时间。

Distributed Summary

-----------------------------Distribution Summary------------------------------
Time unit: ms
-------------------------  -------------------------  -------------------------
Name                       Total Time                 Ratio (%)
-------------------------  -------------------------  -------------------------
ProfileStep                4945.15                    100.00
  Communication            257.23                     5.20
  Computation              2526.52                    51.09
  Overlap                  39.13                      0.79
-------------------------  -------------------------  -------------------------

Distribution Summary 用于展示分布式训练中通信(Communication)、计算(Computation)以及这两者Overlap的时间。

Communication: 所有和通信有关活动的时间，包括和分布式相关的算子(op)以及gpu上的kernel的时间等。

Computation: 即是所有kernel在GPU上的执行时间，但是去除了和通信相关的kernel的时间。

Overlap: Communication和Computation的重叠时间

Operator Summary

Operator Summary用于展示框架中算子(op)的执行信息。对于每一个Op，可以通过打印表单时候的op_detail选项控制是否打印出Op执行过程里面的子过程。同时展示每个子过程中的GPU上的活动，且子过程的活动算时间占比时以上层的时间为总时间。

# (由于原始表单较长，这里截取一部分进行展示)
# ----------------------------------------------------------------Operator Summary----------------------------------------------------------------
# Time unit: ms
# ----------------------------------------------------  ------  ----------------------------------------  ----------------------------------------
# Name                                                  Calls   CPU Total / Avg / Max / Min / Ratio(%)    GPU Total / Avg / Max / Min / Ratio(%)
# ----------------------------------------------------  ------  ----------------------------------------  ----------------------------------------
# -----------------------------------------------------------Thread: All threads merged-----------------------------------------------------------
# conv2d_grad grad_node                                 296     53.70 / 0.18 / 0.40 / 0.14 / 4.34         679.11 / 2.29 / 5.75 / 0.24 / 24.11
#   conv2d_grad::infer_shape                            296     0.44 / 0.00 / 0.00 / 0.00 / 0.81          0.00 / 0.00 / 0.00 / 0.00 / 0.00
#   conv2d_grad::compute                                296     44.09 / 0.15 / 0.31 / 0.10 / 82.10        644.39 / 2.18 / 5.75 / 0.24 / 94.89
#     cudnn::maxwell::gemm::computeWgradOffsetsKern...  224     - / - / - / - / -                         0.50 / 0.00 / 0.00 / 0.00 / 0.08
#     void scalePackedTensor_kernel<float, float>(c...  224     - / - / - / - / -                         0.79 / 0.00 / 0.01 / 0.00 / 0.12
#     cudnn::maxwell::gemm::computeBOffsetsKernel(c...  464     - / - / - / - / -                         0.95 / 0.00 / 0.01 / 0.00 / 0.15
#     maxwell_scudnn_128x32_stridedB_splitK_large_nn    8       - / - / - / - / -                         15.70 / 1.96 / 1.97 / 1.96 / 2.44
#     cudnn::maxwell::gemm::computeOffsetsKernel(cu...  240     - / - / - / - / -                         0.54 / 0.00 / 0.00 / 0.00 / 0.08
#     maxwell_scudnn_128x32_stridedB_interior_nn        8       - / - / - / - / -                         9.53 / 1.19 / 1.19 / 1.19 / 1.48
#     maxwell_scudnn_128x64_stridedB_splitK_interio...  8       - / - / - / - / -                         28.67 / 3.58 / 3.59 / 3.58 / 4.45
#     maxwell_scudnn_128x64_stridedB_interior_nn        8       - / - / - / - / -                         5.53 / 0.69 / 0.70 / 0.69 / 0.86
#     maxwell_scudnn_128x128_stridedB_splitK_interi...  184     - / - / - / - / -                         167.03 / 0.91 / 2.28 / 0.19 / 25.92
#     maxwell_scudnn_128x128_stridedB_interior_nn       200     - / - / - / - / -                         105.10 / 0.53 / 0.97 / 0.09 / 16.31
#     MEMSET                                            104     - / - / - / - / -                         0.12 / 0.00 / 0.00 / 0.00 / 0.02
#     maxwell_scudnn_128x128_stridedB_small_nn          24      - / - / - / - / -                         87.58 / 3.65 / 4.00 / 3.53 / 13.59
#     void cudnn::winograd_nonfused::winogradWgradD...  72      - / - / - / - / -                         15.66 / 0.22 / 0.36 / 0.09 / 2.43
#     void cudnn::winograd_nonfused::winogradWgradD...  72      - / - / - / - / -                         31.64 / 0.44 / 0.75 / 0.19 / 4.91
#     maxwell_sgemm_128x64_nt                           72      - / - / - / - / -                         62.03 / 0.86 / 1.09 / 0.75 / 9.63
#     void cudnn::winograd_nonfused::winogradWgradO...  72      - / - / - / - / -                         14.45 / 0.20 / 0.49 / 0.04 / 2.24
#     void cudnn::winograd::generateWinogradTilesKe...  48      - / - / - / - / -                         1.78 / 0.04 / 0.06 / 0.02 / 0.28
#     maxwell_scudnn_winograd_128x128_ldg1_ldg4_til...  24      - / - / - / - / -                         45.94 / 1.91 / 1.93 / 1.90 / 7.13
#     maxwell_scudnn_winograd_128x128_ldg1_ldg4_til...  24      - / - / - / - / -                         40.93 / 1.71 / 1.72 / 1.69 / 6.35
#     maxwell_scudnn_128x32_stridedB_splitK_interio...  24      - / - / - / - / -                         9.91 / 0.41 / 0.77 / 0.15 / 1.54
#   GpuMemcpyAsync:CPU->GPU                             64      0.68 / 0.01 / 0.02 / 0.01 / 1.27          0.09 / 0.00 / 0.00 / 0.00 / 0.01
#     MEMCPY_HtoD                                       64      - / - / - / - / -                         0.09 / 0.00 / 0.00 / 0.00 / 100.00
#   void phi::funcs::ConcatKernel_<float>(float con...  16      - / - / - / - / -                         2.84 / 0.18 / 0.36 / 0.06 / 0.42
#   void phi::funcs::ForRangeElemwiseOp<paddle::imp...  16      - / - / - / - / -                         1.33 / 0.08 / 0.16 / 0.01 / 0.20
#   ncclAllReduceRingLLKernel_sum_f32(ncclColl)         16      - / - / - / - / -                         26.35 / 1.65 / 3.14 / 0.20 / 3.88
#   void phi::funcs::SplitKernel_<float>(float cons...  16      - / - / - / - / -                         2.49 / 0.16 / 0.37 / 0.06 / 0.37
#   void axpy_kernel_val<float, float>(cublasAxpyPa...  16      - / - / - / - / -                         1.63 / 0.10 / 0.14 / 0.07 / 0.24
# sync_batch_norm_grad grad_node                        376     37.90 / 0.10 / 0.31 / 0.08 / 3.07         670.62 / 1.78 / 39.29 / 0.13 / 23.81
#   sync_batch_norm_grad::infer_shape                   376     1.60 / 0.00 / 0.01 / 0.00 / 4.22          0.00 / 0.00 / 0.00 / 0.00 / 0.00
#   sync_batch_norm_grad::compute                       376     23.26 / 0.06 / 0.10 / 0.06 / 61.37        555.96 / 1.48 / 39.29 / 0.13 / 82.90
#     void paddle::operators::KeBackwardLocalStats<...  376     - / - / - / - / -                         129.62 / 0.34 / 1.83 / 0.04 / 23.32
#     ncclAllReduceRingLLKernel_sum_f32(ncclColl)       376     - / - / - / - / -                         128.00 / 0.34 / 37.70 / 0.01 / 23.02
#     void paddle::operators::KeBNBackwardScaleBias...  376     - / - / - / - / -                         126.37 / 0.34 / 1.84 / 0.03 / 22.73
#     void paddle::operators::KeBNBackwardData<floa...  376     - / - / - / - / -                         171.97 / 0.46 / 2.58 / 0.04 / 30.93
#   GpuMemcpyAsync:CPU->GPU                             64      0.71 / 0.01 / 0.02 / 0.01 / 1.88          0.08 / 0.00 / 0.00 / 0.00 / 0.01
#     MEMCPY_HtoD                                       64      - / - / - / - / -                         0.08 / 0.00 / 0.00 / 0.00 / 100.00
#   void phi::funcs::ConcatKernel_<float>(float con...  16      - / - / - / - / -                         6.40 / 0.40 / 0.53 / 0.34 / 0.95
#   void phi::funcs::ForRangeElemwiseOp<paddle::imp...  16      - / - / - / - / -                         6.23 / 0.39 / 0.56 / 0.27 / 0.93
#   ncclAllReduceRingLLKernel_sum_f32(ncclColl)         16      - / - / - / - / -                         95.02 / 5.94 / 7.56 / 4.75 / 14.17
#   void phi::funcs::SplitKernel_<float>(float cons...  16      - / - / - / - / -                         6.93 / 0.43 / 0.76 / 0.34 / 1.03
               6.93 / 0.43 / 0.76 / 0.34 / 1.03

Kernel Summary

Kernel Summary用于展示在GPU执行的kernel的信息。

(由于原始表单较长，这里截取一部分进行展示)
---------------------------------------------------------------Kernel Summary---------------------------------------------------------------
Time unit: ms
------------------------------------------------------------------------------------------  ------  ----------------------------------------
Name                                                                                        Calls   GPU Total / Avg / Max / Min / Ratio(%)
------------------------------------------------------------------------------------------  ------  ----------------------------------------
void paddle::operators::KeNormAffine<float, (paddle::experimental::DataLayout)2>            376     362.11 / 0.96 / 5.43 / 0.09 / 12.97
ncclAllReduceRingLLKernel_sum_f32(ncclColl)                                                 784     257.23 / 0.33 / 37.70 / 0.01 / 9.22
maxwell_scudnn_winograd_128x128_ldg1_ldg4_tile418n_nt                                       72      176.84 / 2.46 / 3.35 / 1.90 / 6.34
void paddle::operators::KeBNBackwardData<float, (paddle::experimental::DataLayout)2>        376     171.97 / 0.46 / 2.58 / 0.04 / 6.16
maxwell_scudnn_128x128_stridedB_splitK_interior_nn                                          184     167.03 / 0.91 / 2.28 / 0.19 / 5.99
void paddle::operators::KeBackwardLocalStats<float, 256, (paddle::experimental::DataLay...  376     129.62 / 0.34 / 1.83 / 0.04 / 4.64
void paddle::operators::KeBNBackwardScaleBias<float, 256, (paddle::experimental::DataLa...  376     126.37 / 0.34 / 1.84 / 0.03 / 4.53
void phi::funcs::VectorizedElementwiseKernel<float, phi::funcs::CudaReluGradFunctor<flo...  216     115.61 / 0.54 / 2.31 / 0.07 / 4.14
void paddle::operators::math::KernelDepthwiseConvFilterGradSp<float, 1, 1, 3, (paddle::...  72      113.87 / 1.58 / 2.04 / 1.36 / 4.08
maxwell_scudnn_128x128_stridedB_interior_nn                                                 200     105.10 / 0.53 / 0.97 / 0.09 / 3.77
maxwell_scudnn_128x128_relu_interior_nn                                                     184     103.17 / 0.56 / 0.98 / 0.12 / 3.70
maxwell_scudnn_winograd_128x128_ldg1_ldg4_tile228n_nt                                       48      90.87 / 1.89 / 2.09 / 1.69 / 3.26
maxwell_scudnn_128x128_stridedB_small_nn                                                    24      87.58 / 3.65 / 4.00 / 3.53 / 3.14

其余的就不一一展示了，更多问题大家可以自行研究

2.2.1 paddle.profiler api文档

paddle.profiler 目录下包含飞桨框架的性能分析器，提供对模型训练和推理过程的 性能数据进行展示和统计分析的功能，帮助用户定位模型的性能瓶颈点。所提供的 API 具体如下:

Profiler 功能使用相关的枚举类 API

Profiler 周期控制和性能数据 IO API

Profiler 性能分析器 API

Profiler 性能数据自定义记录 API

https://www.paddlepaddle.org.cn/documentation/docs/zh/develop/api/paddle/profiler/Overview_cn.html

https://www.paddlepaddle.org.cn/documentation/docs/zh/develop/api/paddle/profiler/Profiler_cn.html#cn-api-profiler-profiler

2.3 Benchmark信息

benckmark信息用于展示模型的吞吐量以及时间开销。

============================================Perf Summary============================================
Reader Ratio: 0.989%
Time Unit: s, IPS Unit: steps/s
|                 |       avg       |       max       |       min       |
|   reader_cost   |     0.00010     |     0.00011     |     0.00009     |
|    batch_cost   |     0.00986     |     0.00798     |     0.00786     |
|       ips       |    101.41524    |    127.25977    |    125.29320    |

其中：

ReaderRatio：表示数据读取部分占batch迭代过程的时间占比，

reader_cost：代表数据读取时间，

batch_cost:代表batch迭代的时间，

ips:表示每秒能迭代多少次，即跑多少个batch。

3.总结

重新将timer_only设置的值为True，获取优化后模型正常运行时的benchmark信息



============================================Perf Summary============================================
Reader Ratio: 1.718%
Time Unit: s, IPS Unit: steps/s
|                 |       avg       |       max       |       min       |
|   reader_cost   |     0.00013     |     0.00015     |     0.00012     |
|    batch_cost   |     0.00728     |     0.00690     |     0.00633     |
|       ips       |    137.30879    |    158.01126    |    144.91796    |

此时从原来的Reader Ratio: 35.240%---->Reader Ratio: 1.718%

ips的值变成了137.3，相比优化前的baseline70.99，模型真实性能提升了193%。

可以看出：

  • 开启性能分析器，定位性能瓶颈点。

  • 优化程序，检查优化效果。

  • 获取优化后模型正常运行时的ips，和baseline比较，计算真实的提升幅度。

同时也可以用这个方法对我们自己程序进行检查，我觉得都是具有重大意义的！因此写个项目推广给大家！

此文章为搬运
原项目链接

Logo
百度飞桨AI Studio社区

学大模型，用大模型上飞桨星河社区！每天8点V100G算力免费领！免费领取ERNIE 4.0 100w Token >>>

更多推荐

cover

Python调用文心一言的API

avatar 百度飞桨星河社区
cover

文心一言API调用（python）

avatar 百度飞桨星河社区

[PaddleSpeech 原神] 音色克隆之胡桃

[PaddleSpeech] 音色克隆之原神角色 ，项目代码已完整放在aistudio,地址如下：快去体验吧，可以直接运行。

avatar 百度飞桨星河社区
