生鲜产品自主结算
基于PP-ShiTuV2的商品自动结算平台
1. 项目场景说明
在超市等无人零售场景中,目前主要是结算方式,主要有以下几种
- 条形码方式
- RFID等射频码
- 称重方法
但是以上几种方法存在如下缺点:
1)针对条形码方式,对于成品包装的商品,较为成熟,但是对与生鲜产品等商品,并不能满足需求。
2)RFID等方式,虽然对生鲜等产品能够支持,但是额外生成标签,增加成本
3)称重方法,对于相同重量的山商品,不能很好的区分,同时重量称等精密仪器在长时间的负重和使用过程中,精度会发生变化,需要工作人员定期调教,以满足精度需求。
因此,如何选择一种既能大规模支持各种商品识别,又能方便管理,同时维护成本不高的识别系统,显得尤为重要。

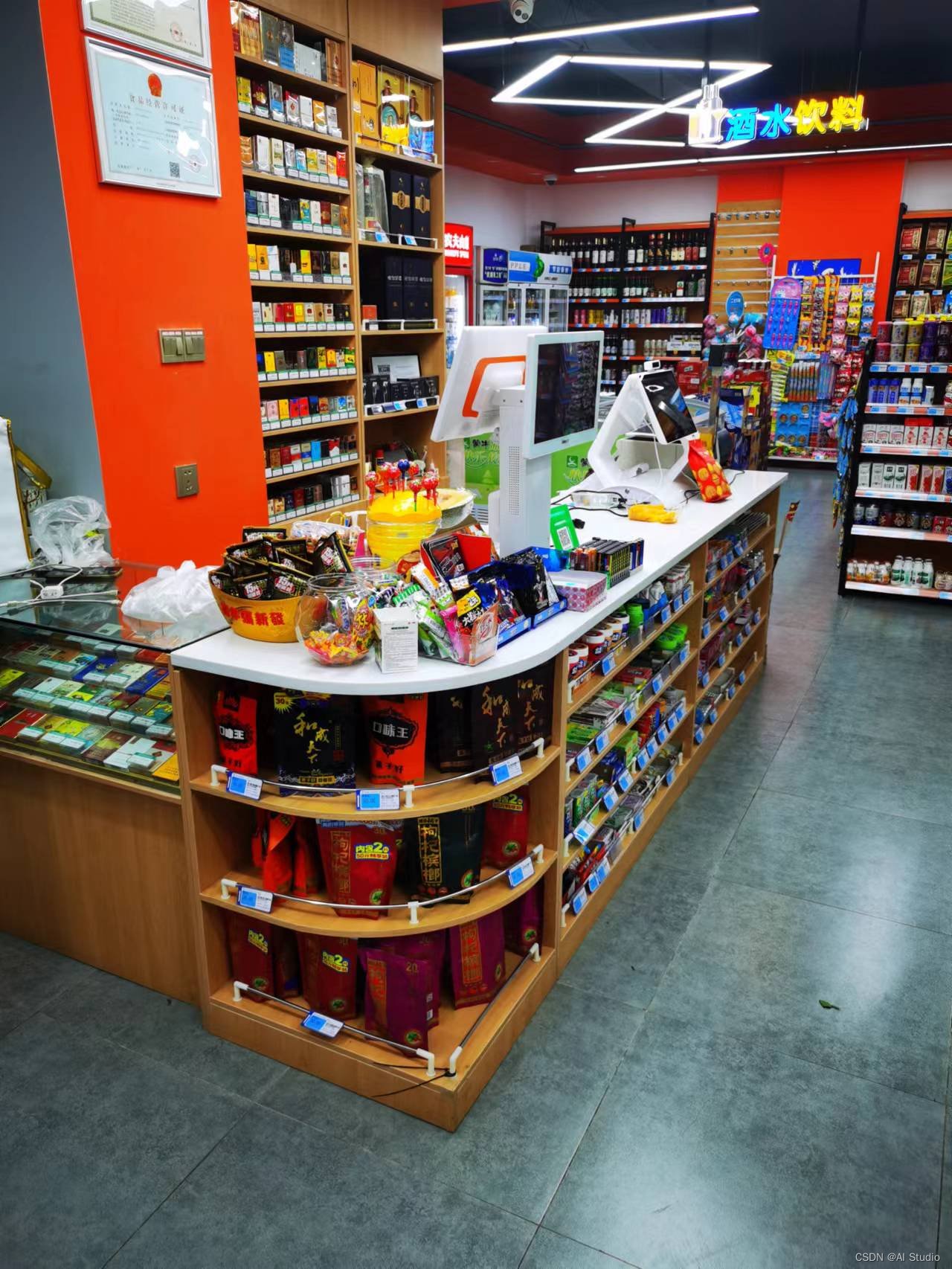

深圳市银歌云技术有限公司基于飞桨的图像识别开发套件PaddleClas,提供了一套基于计算机视觉的完整生鲜品自主结算方案,其通过结算平台的摄像头拍摄的图像,自动的识别称上的商品,整个流程在1秒内完成,无需售卖人员的操作及称重。整个流程,实现了精度高、速度快,无需人工干预的自动结算效果。减少人工成本的同时,大大提高了效率和用户体验。
读者可以通过本项目熟悉AI项目的落地流程,了解解决问题的思路。如果能对大家今后的实际项目操作有一定启发,那我们就颇感欣慰了。😊
在此过程中,我们先来看一下项目面临的挑战
- 物体形状千差万别,如何找到待检测的商品?
- 商品及生鲜品种类繁多,如何准备的识别出对应种类?
- 使用过程中,商品及生鲜品类迭代速度快,如何减少模型更新成本?
2. 技术方案选型

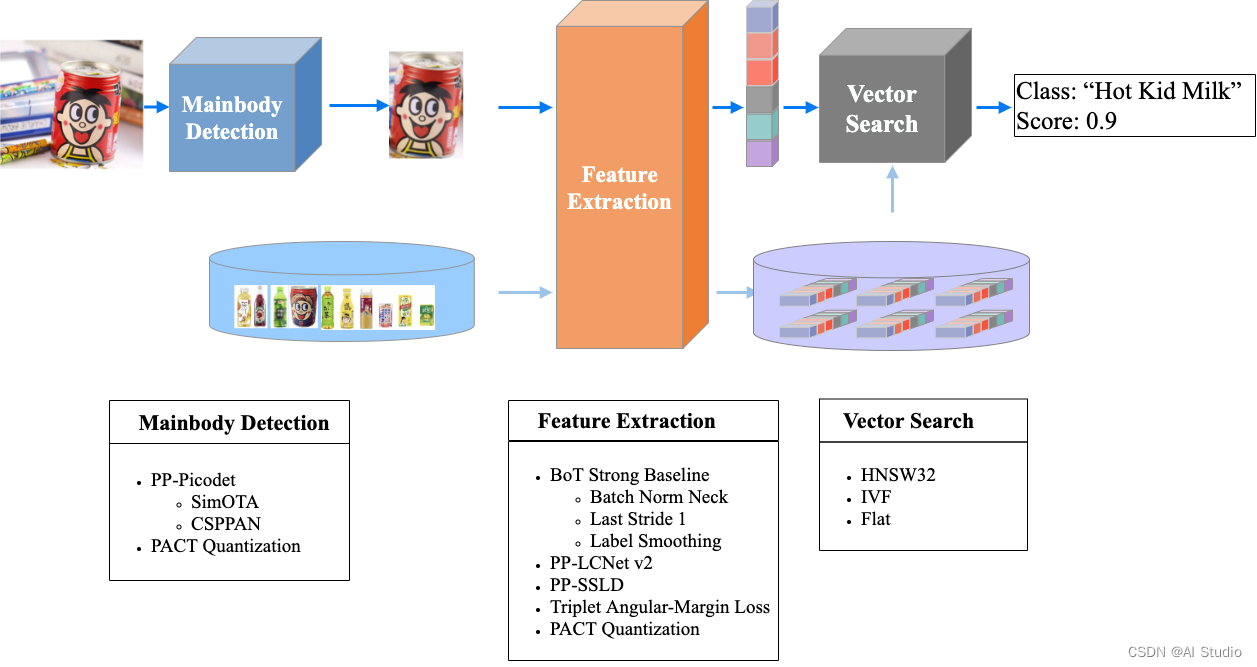

针对以上难点,我们的方案如下PP—ShiTuV2
如上图所示,针对以上问题,我们使用图中的PipeLine进行解决上述问题。整个PipeLine中,主要分为三部分
- 主体检测:检测出待识别的商品,去掉冗余的背景信息,提高生鲜品识别的精度
- 特征提取:将待识别的生鲜品图像,提取特征
- 检索模块:将待检索的特征与库中的生鲜品特征比对,得到待检索生鲜品的标签。
在此方案中,用户只需要训练一套模型,之后在应用过程中,只需要在检索库中,添加少量有代表性的新增生鲜品及商品类别图像,就能够很好的解决新增商品问题。同时,在使用的过程中,无需频繁重新训练模型,能够极大的降低用户使用成本。同时本套方案中,用户在后续使用中,无需添加辅助设备,降低了维护及使用成本。
3. 安装说明
环境要求
- PaddlePaddle = 2.2.2
- Python = 3.7
- PaddleClas = 2.5
- PaddleDetection = 2.3
# 安装PaddleClas
%cd ~
!git clone https://github.com/PaddlePaddle/PaddleClas.git
%cd PaddleClas
# 切换到2.5版本
!git checkout release/2.5
# 安装好相关依赖
!pip install -r requirements.txt
# 安装PaddleClas
!python setup.py install
%cd ..
# 安装PaddleDetection
%cd ~
!git clone https://github.com/PaddlePaddle/PaddleDetection.git
%cd PaddleDetection
!git checkout release/2.3
!pip install -r requirements.txt
4. 数据准备
4.1 主体检测数据准备
在PP-ShiTuV2中,主体检测训练数据集如下:
数据集 | 数据量 | 主体检测任务中使用的数据量 | 场景 | 数据集地址 |
---|---|---|---|---|
Objects365 | 170W | 6k | 通用场景 | 地址 |
COCO2017 | 12W | 5k | 通用场景 | 地址 |
iCartoonFace | 2k | 2k | 动漫人脸检测 | 地址 |
LogoDet-3k | 3k | 2k | Logo 检测 | 地址 |
RPC | 3k | 3k | 商品检测 | 地址 |
在PP-ShiTu中,使用上述数据集进行模型主体检测模型训练。在整个PP-ShiTu的Pipeline中,主体检测只是需要把待检测图像中的待检测物体检测出来,即需要区分物体的类别,只需要框出物体位置。因此,需要对下载的数据进行处理一下,将所有的检测数据集中物体都统一成一个类别,并修改成COCO数据集格式。具体操作可以根据自定义检测数据集教程进行操作。
在此文档中,我们准备了整理好的demo数据,位于~/work/data/detection_demo_dataset.tar
4.2 识别模型数据集准备
在PP-ShiTuV2中,识别模型训练数据集如下:
数据集 | 数据量 | 类别数 | 场景 | 数据集地址 |
---|---|---|---|---|
Aliproduct | 2498771 | 50030 | 商品 | 地址 |
GLDv2 | 1580470 | 81313 | 地标 | 地址 |
VeRI-Wild | 277797 | 30671 | 车辆 | 地址 |
LogoDet-3K | 155427 | 3000 | Logo | 地址 |
SOP | 59551 | 11318 | 商品 | 地址 |
Inshop | 25882 | 3997 | 商品 | 地址 |
bird400 | 58388 | 400 | 鸟类 | 地址 |
104flows | 12753 | 104 | 花类 | 地址 |
Cars | 58315 | 112 | 车辆 | 地址 |
Fashion Product Images | 44441 | 47 | 商品 | 地址 |
flowerrecognition | 24123 | 59 | 花类 | 地址 |
food-101 | 101000 | 101 | 食物 | 地址 |
fruits-262 | 225639 | 262 | 水果 | 地址 |
inaturalist | 265213 | 1010 | 自然 | 地址 |
indoor-scenes | 15588 | 67 | 室内 | 地址 |
Products-10k | 141931 | 9691 | 商品 | 地址 |
CompCars | 16016 | 431 | 车辆 | 地址 |
Total | 6M | 192K | - | - |
为了保证识别模型的通用特征能力,我们使用上述16个公开数据集,覆盖商品、地标、车辆、logo、植物、动物等多种场景。因为训练数据丰富多样,在实际使用场景,可以直接使用我们公开的预训练模型,就能得到一个比较好的效果。在下载完成数据集后,需要对数据集进行整理,并同时生成image_list.txt
的文件,文件中每一行格式如下:
image_path imagel_label_id
在本实验中,我们也准备了整理好的demo数据,位置在~/work/data/rec_demo_dataset.tar
5. 模型选择
5.1 主体检测模型选择
PaddleDetection 提供了非常丰富的目标检测模型,但是我们需要从项目实际情况出发,选择适合部署条件的模型。项目要求模型体积小、精度高、速度达标,因此我们将候选模型锁定在PP-PicoDet上。

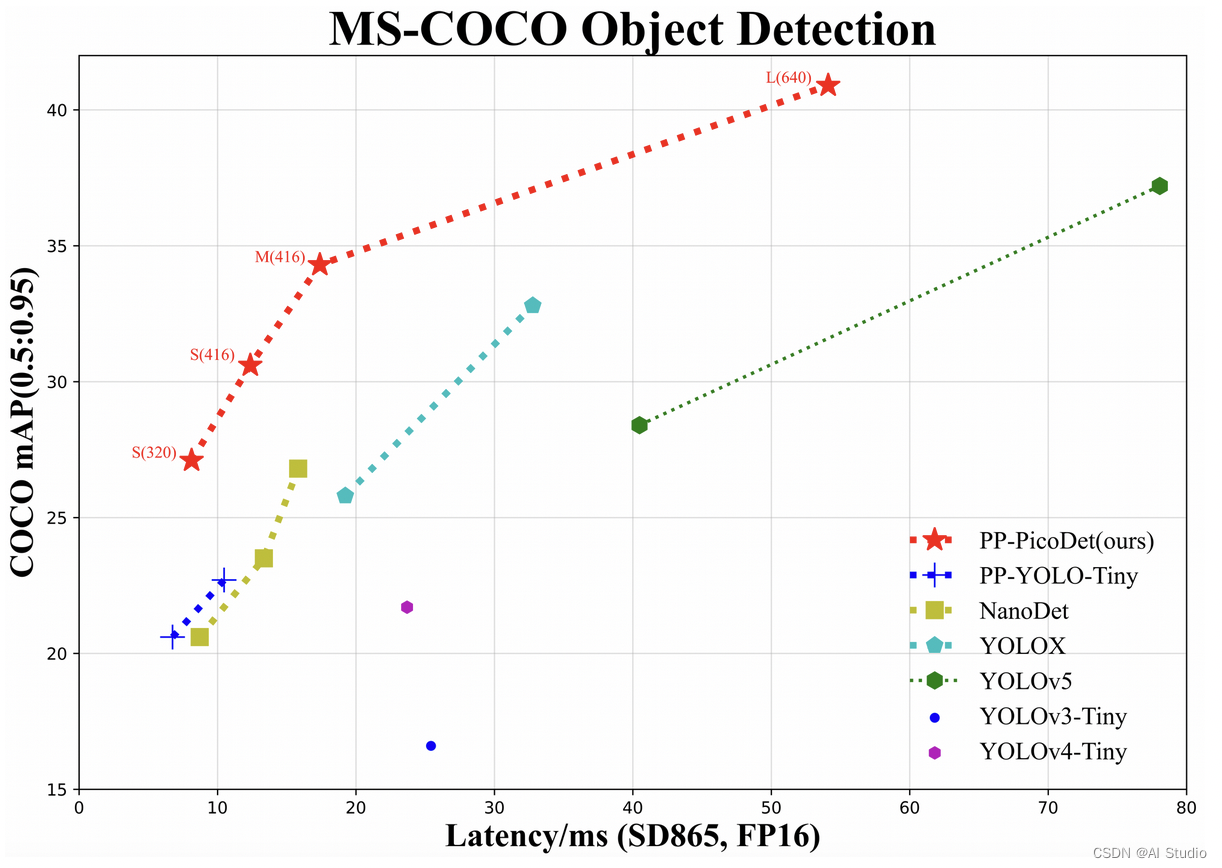

我们先来看一下 PicoDet 的性能指标对比:
如图所示,PicoDet无论从速度和精度都有较明显的优势。同时为了能够较好的兼顾兼顾速度与精度,我们使用PP-LCNet2.5x作为backbone的Picodet_m_640模型。
5.2 识别模型选择
Model | Params(M) | FLOPs(M) | Top-1 Acc(%) | Top-5 Acc(%) | Latency(ms) |
---|---|---|---|---|---|
MobileNetV3_Large_x1_25 | 7.4 | 714 | 76.4 | 93.00 | 5.19 |
PPLCNetV1_x2_5 | 9 | 906 | 76.60 | 93.00 | 7.25 |
PPLCNetV2_base | 6.6 | 604 | 77.04 | 93.27 | 4.32 |
PPLCNetV2_base_ssld | 6.6 | 604 | 80.07 | 94.87 | 4.32 |
在PP-ShiTuV1中,使用PP-LCNetV1_x2_5作为backbone,而PP-ShiTuV2使用了PP-LCNetV2作为Backbone。在不使用额外数据的前提下,PPLCNetV2_base 模型在图像分类 ImageNet 数据集上能够取得超过 77% 的 Top1 Acc,同时在 Intel CPU 平台的推理时间在 4.4 ms 以下,如下表所示,其中推理时间基于 Intel® Xeon® Gold 6271C CPU @ 2.60GHz 硬件平台,OpenVINO 推理平台。
此外,在PP—LCNetV2_base作为backbone的基础上,我们又加了一些其他的策略,如Last Stride=1
、BNNeck
、ThripletAngularMarginLoss
等,进一步提升模型精度
6. 主体检测模型训练、评测及模型导出
6.1 主体检测模型训练

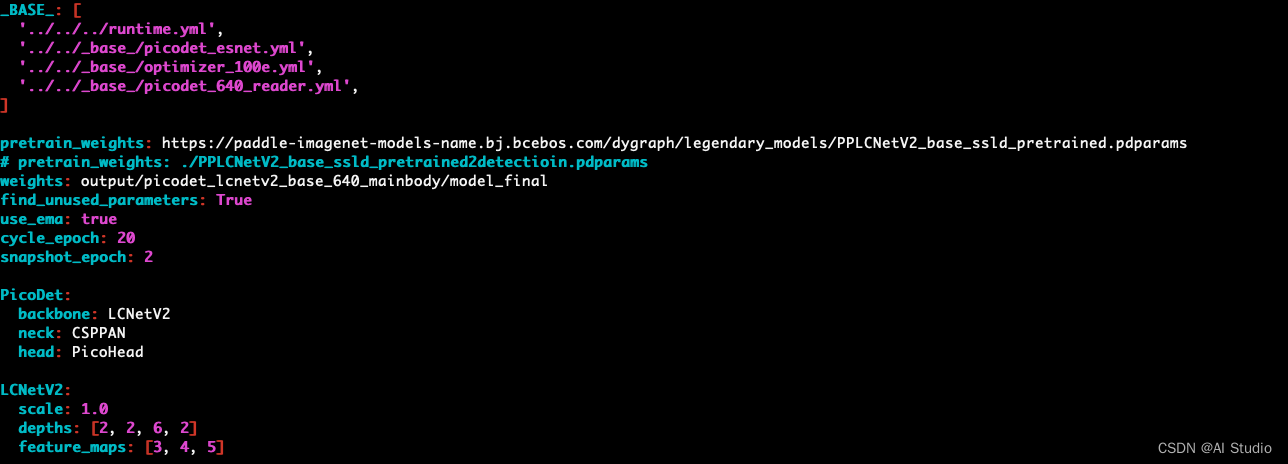

主体检测模型配置文件位于PaddleDetection/configs/picodet/application/mainbody_detection/picodet_lcnetv2_base_640_mainbody.yml
,主要内容如下
用户在实际使用过程中,可以适当修改其中参数,如根据显存的大小,修改batch_size
等参数,同时不要忘记等比例扩大或者缩小learning_rate
。
同时在实际使用过程中,建议将pretrain_weights
修改为https://paddledet.bj.bcebos.com/models/picodet_lcnet_x2_5_640_mainbody.pdparams
,即使用我们训练好的模型进行finetune
具体的训练过程请参考主体检测训练文档
# 解压数据集
%cd ~/PaddleDetection/dataset/
%cp ../../work/data/detection_demo_dataset.tar .
!tar -xf detection_demo_dataset.tar
!ln -s detection_demo_dataset mainbody
%cd ..
# 微调coco数据代码
%cd ppdet/data/source
%cp ../../../../work/data/coco.py .
%cd ../../../
# 注意,在开始训练的时候,请对yaml文件做好适配,如修改好训练集、测试集的路径
# 此时需要打开终端,修改好yaml文件中对应的配置
# 开始训练,单卡训练
%cd ~/PaddleDetection
!python tools/train.py -c configs/picodet/application/mainbody_detection/picodet_lcnet_x2_5_640_mainbody.yml -o pretrain_weights=https://paddledet.bj.bcebos.com/models/picodet_lcnet_x2_5_640_mainbody.pdparams TrainReader.batch_size=28
# 如果有多张卡,可以进行多卡训练
# export CUDA_VISIBLE_DEVICES=0,1,2,3,4,5,6,7
# python -m paddle.distributed.launch --gpus="0,1,2,3,4,5,6,7" tools/train.py -c configs/picodet/application/mainbody_detection/picodet_lcnet_x2_5_640_mainbody.yml -o pretrain_weights=https://paddledet.bj.bcebos.com/models/picodet_lcnet_x2_5_640_mainbody.pdparams
6.2 主体检测模型评估
训练好主体检测模型后,就需要对其进行评估
# 单卡GPU评估
!export CUDA_VISIBLE_DEVICES=0
!python tools/eval.py -c configs/picodet/application/mainbody_detection/picodet_lcnet_x2_5_640_mainbody.yml -o weights=output/picodet_lcnet_x2_5_640_mainbody/model_final
6.3 主体检测模型导出
训练完成后,可以将模型导出为inference model
,具体操作如下,其中模型导出后,存储在PaddleDetection/inference_model/picodet_lcnet_x2_5_640_mainbody
下,默认生成文件格式如下
infer_cfg.yml
model.pdiparams
model.pdiparams.info
model.pdmodel
将文件经过下面语句重命名后,就可以进行PP-ShiTuV2的部署了
!python tools/export_model.py -c configs/picodet/application/mainbody_detection/picodet_lcnet_x2_5_640_mainbody.yml --output_dir=./inference_model -o weights=output/picodet_lcnet_x2_5_640_mainbody/model_final.pdparams
# 将inference model重新命名,生成变成PP—ShiTu的应用格式
%cd inference_model/picodet_lcnet_x2_5_640_mainbody
%mv model.pdiparams inference.pdiparams
%mv model.pdmodel inference.pdmodel
7 识别模型训练、评估及模型导出
7.1 识别模型训练
识别模型配置文件位于PaddleClas/ppcls/configs/GeneralRecognitionV2/GeneralRecognitionV2_PPLCNetV2_base.yaml
,其中包括了训练所需的所有配置信息,主要有:
- Global模块:模型存储、日志、训练方式等辅助训练信息
- AMP:混合精度训练模块
- Arch:具体模型信息
- Backbone
- Neck
- Head
- Loss: 损失函数信息
- Optimizer: 优化器
- DataLoader: 数据信息
- Train
- Eval
- Query
- Gallery
- Metric: 评价指标
用户在实际使用过程中,可以适当修改其中参数,如根据显存的大小,修改batch_size
等参数,同时不要忘记等比例扩大或者缩小learning_rate
。同时将Global.pretrained_model
,设置为https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/rec/models/pretrain/PPShiTuV2/general_PPLCNetV2_base_pretrained_v1.0.pdparams
,即在自己的数据集上进行微调。
具体模型训练、评估等可以参考识别模型文档
%cd ~/PaddleClas/
# 拷贝好数据集
%cd dataset/
%cp -r ../../work/data/rec_demo_dataset.tar .
!tar -xf rec_demo_dataset.tar
%cp rec_demo_dataset/* .
%mv rec_demo_dataset Aliproduct
%cd ..
# 打开终端,修改好yaml文件中对应训练、测试数据集路径
# 单卡训练
%cd ~/PaddleClas
!export CUDA_VISIBLE_DEVICES=0
!python tools/train.py -c ppcls/configs/GeneralRecognitionV2/GeneralRecognitionV2_PPLCNetV2_base.yaml -o Global.pretrained_model=https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/rec/models/pretrain/PPShiTuV2/general_PPLCNetV2_base_pretrained_v1.0.pdparams -o DataLoader.Train.sampler.batch_size=64
# 多卡训练
# export CUDA_VISIBLE_DEVICES=0,1,2,3,4,5,6,7
# python -m paddle.distributed.launch --gpus="0,1,2,3,4,5,6,7" tools/train.py -c ppcls/configs/GeneralRecognitionV2/GeneralRecognitionV2_PPLCNetV2_base.yaml -o Global.pretrained_model=https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/rec/models/pretrain/PPShiTuV2/general_PPLCNetV2_base_pretrained_v1.0.pdparams
7.2 识别模型评测
# 单卡GPU评估
!export CUDA_VISIBLE_DEVICES=0
!python tools/eval.py -c ppcls/configs/GeneralRecognitionV2/GeneralRecognitionV2_PPLCNetV2_base.yaml -o Global.pretrained_model=output/RecModel/best
7.3 识别模型导出inference model
模型导出后,默认存储在PaddleClas/inference
下,生成文件如下:
inference.pdiparams
inference.pdiparams.info
inference.pdmodel
生成inference model后,就可以进行PP-ShiTu部署使用了
!python tools/export.py -c ppcls/configs/GeneralRecognitionV2/GeneralRecognitionV2_PPLCNetV2_base.yaml -o Global.pretrained_model=output/RecModel/best
8 模型部署
此项目最终部署在rk3566开发板上, 其搭载了A55架构arm处理器,同时搭载G52图形处理器,能够支持NPU加速。基于arm的部署可以体验PP-ShiTuV2 的安卓demo,可以下载体验,预装饮商品检索库,同时支持加库等操作
在本此展示中,以python inference 为例,展示整个PipeLine的运行结果,具体请参考python inference部署文档
实际部署过程中,为了达到更好的速度,可以使用C++inference 部署,请参考PP-ShiTu C++ inference 部署文档
%cd ~/PaddleClas/deploy/
# 下载相应的inference model
%mkdir models
%cd models
!wget https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/rec/models/inference/picodet_PPLCNet_x2_5_mainbody_lite_v1.0_infer.tar
!tar -xf picodet_PPLCNet_x2_5_mainbody_lite_v1.0_infer.tar
!wget https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/rec/models/inference/PP-ShiTuV2/general_PPLCNetV2_base_pretrained_v1.0_infer.tar
!tar -xf general_PPLCNetV2_base_pretrained_v1.0_infer.tar
%cd ..
# 下载对应的数据集
!wget https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/rec/data/PP-ShiTuV2_application_dataset/Veg200.tar
!tar -xf Veg200.tar
# 下载的数据集中已经生成了对应的index索引文件
# 如需重新生成对应的index文件 请参考8.1
8.1 生成index文件
在上述代码中,已经生成好了对应的检索库文件,用户如果想要重新生成库文件,需要对配置文件进行修改适配,配置文件位于~/work/PaddleClas/deploy/configs/inference_general.yaml
首先需修改模型路径部分,修改如下:
Global:
infer_imgs: './Veg/Query'
det_inference_model_dir: './models/picodet_PPLCNet_x2_5_mainbody_lite_v1.0_infer'
rec_inference_model_dir: './models/general_PPLCNetV2_base_pretrained_v1.0_infer'
另外Index等参数配置如下:
IndexProcess:
index_method: "HNSW32" # supported: HNSW32, IVF, Flat
image_root: "./Veg200/Gallery/"
index_dir: "./Veg200/Index"
data_file: "./Veg200/gallery_list.txt"
index_operation: "new" # suported: "append", "remove", "new"
delimiter: " "
dist_type: "IP"
embedding_size: 512
batch_size: 32
return_k: 5
score_thres: 0.5
需要修改的部分包括:
image_root
: 库图像存储目录index_dir
: 生成index的存储目录data_file
: 图像的list文件delimiter
: 图像list文件中每行的分隔符。根据不同list修改
如需重新生成index文件,则需如下操作
# 进行操作目录
%cd d ~/work/PaddleClas/deploy/
# 生成index文件
!python python/build_gallery.py -c configs/inference_general.yaml
8.2 推理部署
生成好对应的index文件后,可进行推理部署,代码如下
# 此代码是将文件夹下所有的图像进行预测
!python python/predict_system.py -c configs/inference_general.yaml -o Global.infer_imgs=Veg200/Query/
# 如果只是预测单张图像,则可以如下操作
!python python/predict_system.py -c configs/inference_general.yaml -o Global.infer_imgs=Veg200/Query/allium_v_15_04_0019.jpg
9 检索库调优
在PP-ShiTu中,挑选具有代表性的检索库,是非常重要的,这对模型的效果有着巨大的影响,因此用户可以通过手动调节生成index库的图像,来进一步调节模型精度。
在PP-ShiTuV2中,提供了可视化的库管理工具,具体可以查看库管理工具文档
其中界面如下:
注意:此工具需要在有界面的系统中打开,在AiStudio中无法展示。
用户可以根据对图像进行增删改查,制作高质量的index库,提升模型效果。
10 总结
本案例旨在通过一个实际的项目带大家熟悉从数据集建立、到模型训练优化、到最终部署的完整的快速落地流程,并在这个过程中了解分析问题、解决问题的思路。结合飞桨提供的全生态的AI套件提升项目的实践体验和效率。
值得一提的是,在数据准备阶段,需要的是耐心。在模型优化阶段需要的是大胆的尝试。在部署阶段需要的是细心。希望这些经验能对大家今后的实际项目操作有所帮助。
具体方案链接:https://gitee.com/yingeo-pro/yingeo-ai
11 企业介绍
深圳市银歌云技术有限公司
深圳市银歌云技术有限公司是国内商业信息化、数字门店、数字餐厅及智能化设备方案提供商与践行者,专注零售餐饮信息化创新应用,系统整合了商业大数据、智能设备、生态流量,推出银歌云商计划。用智能技术“新引擎”赋能零售商,以科技服务市场,AI视觉结算、刷脸支付、自助收银、会员画像、AI互动等技术产品带给消费者全新的购物体验,塑造科技零售美好生活。
公司官网:https://www.yingeo.com/
