BipedalWalkerHardcore_v3游戏下基于TD3的强化学习算法

本项目依托于gym库下BipedalWalkerHardcore_v3（双足机器人硬核版）游戏环境，通过TD3算法实现通关。

1. 项目准备

本项目利用AIStudio实现，运行环境如下表。其中gym库建议一致，否则可能会出现找不到BipedalWalkerHardcore_v3的情况。

名称	版本	说明
AIStudio	经典版	代码实现的基础平台与环境
PaddlePaddle	2.1.2	新建项目时选择
python	3.7	默认选择
gym	0.25.2	强化学习交互环境库
visualdl	2.2.0	记录训练数据

2. 游戏环境介绍

BipedalWalkerHardcore_v3是一个四关节双足机器人环境，其中有梯子、树桩、陷阱等障碍物，在1600个时间步中得到300分即可通关这一环境。在这个环境中，机器人需要与环境不断交互，并最终习得跑步、避障、跳跃、上下台阶等技能，传统的强化学习算法难以胜任这一任务，本项目采用TD3算法最终获得较好的收敛效果。如下表是一些交互参数的介绍。

变量名	说明
action	四个关节点机速度值，范围在[-1,1]
state	由角速度、水平速度、垂直速度、关节位置、腿与地面的接触及10个激光雷达测量值组成的24维向量
reward	每次跌倒获得-100分，驱动关节转动得到少量的负分，前进获得正分，总计到300分即可获胜
done	摔倒、获胜、达到最大时间步均会结束当前轮

3. TD3网络介绍

TD3(Twin Delayed Deep Deterministic policy gradient algorithm，双延迟深度确定性策略梯度算法)适合于具有高维连续动作空间的任务。

其中的Deep Deterministic policy gradient，也就是DDPG算法，因此TD3其实就是DDPG的一个优化版本。

具体的优化主要是以下三个方面，理解了这些优化基本上也就可以理解TD3算法了。

3.1 双网络

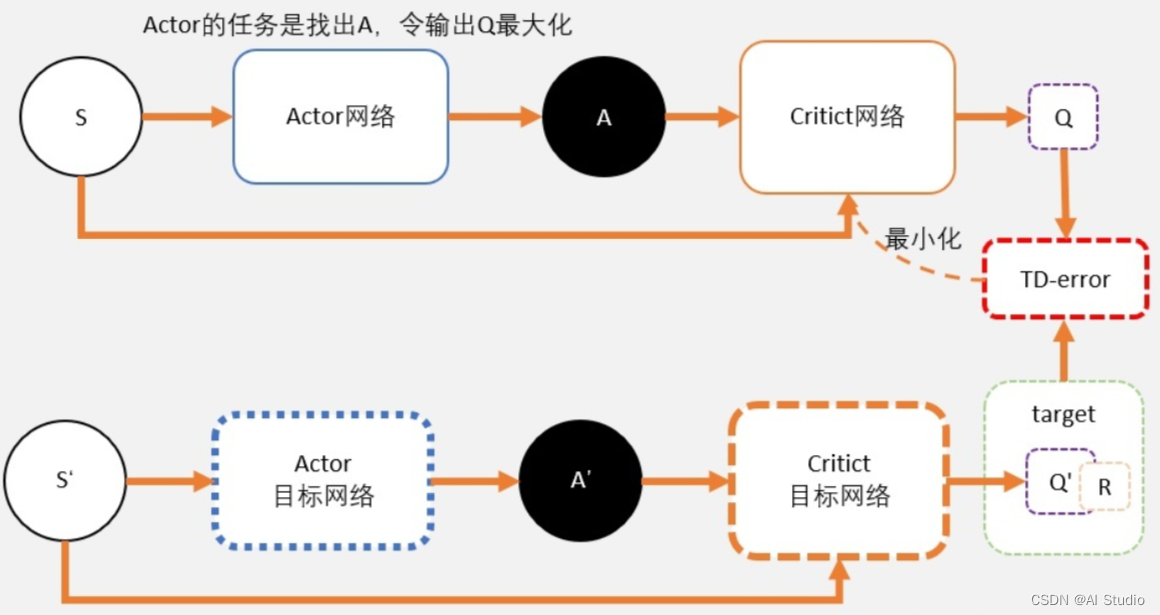

让我们首先看一下DDPG的网络结构图如下：
在这里插入图片描述

其中Actor用于将不同的state映射为对应的action，即决策在不同的state下应该采取什么洋的动作。而Crite就是用来评判采取不同的action最终可以获得多少分，从而使得机器人可以获得更高的分数。

众所周知，在DQN算法中Q值会被过高估计，而DDPG起源于DQN不可避免也会存在这样的情况。为解决这一问题，提出了double DQN算法。在TD3中，也仿照这一思路，采用了两套网络估算Q值，选择其中较小的一个作为更新的目标，如下图：

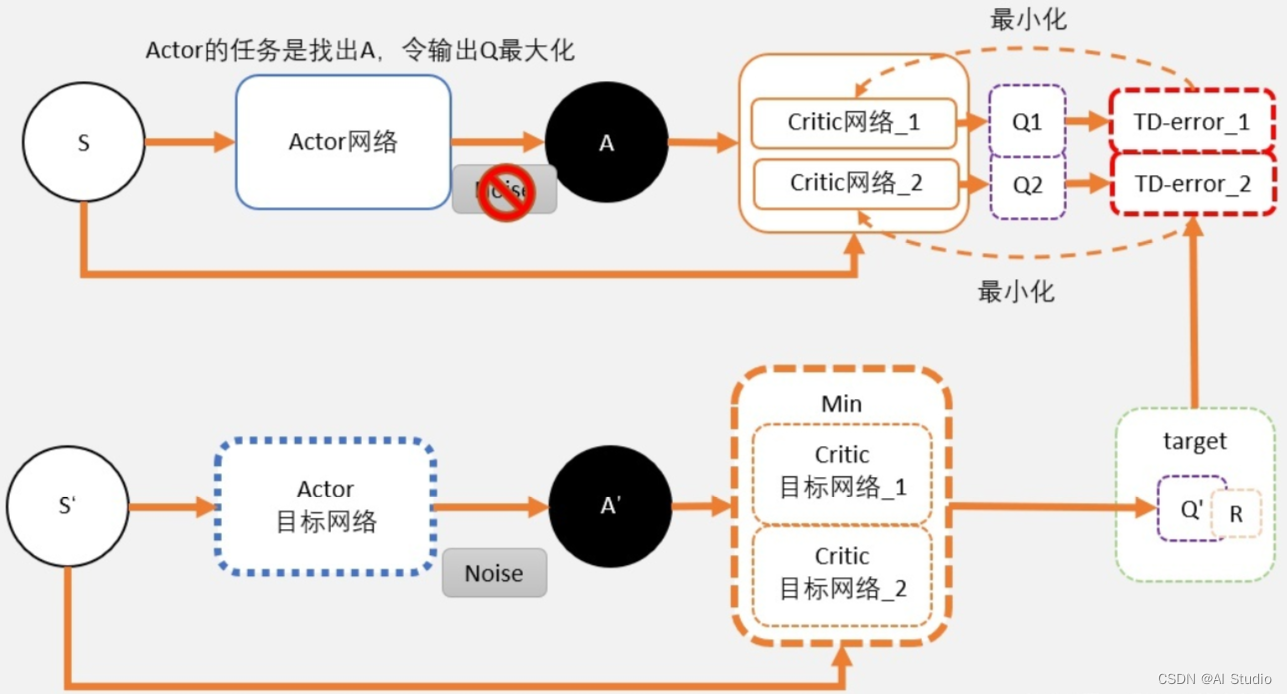

在这里插入图片描述

可见，我们采用两个Critic网络评判A值，选择其中较小的一个，从而避免了Critic评估值过高。

而对于Actor来说，由于其任务是不断梯度上升寻找最大Q，随着网络不断更新，最终两个网络也会变得越来越像，所以用Q1还是Q2对Actor并没有太大影响。

3.2 延迟更新

在学习的过程中，Q值是不断变化的，因此梯度上升寻找最大Q对于Actor来说具有很大的挑战，很容易陷在次高点。因此把Critic的更新频率调的比Actor高一点，多学习几次再来指导Actor网络，从而让Actor可以更好的寻找最高点。

3.3 噪声平滑

在TD3中，价值函数的更新目标每次都会在action上加一个微小扰动。不同于DDPG中的滑动平均值更新，微小的扰动可以让action在一定小范围内随机，从而可以更充分的理解游戏空间，使得网络更健壮。

4. 效果演示

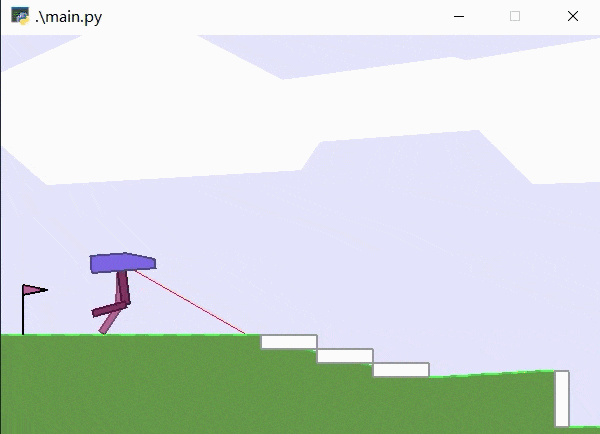

在这里插入图片描述

其加载模型为7500轮训练结果，可见已经可以较好地完成该游戏任务。

5. 网络搭建

首先导入相关库文件。

import copy
import numpy as np
import paddle
import paddle.nn as nn
import paddle.nn.functional as F

5.1 Actor网络

class Actor(nn.Layer):
	def __init__(self, state_dim, action_dim, net_width, maxaction):
		super(Actor, self).__init__()

		self.l1 = nn.Linear(state_dim, net_width)
		self.l2 = nn.Linear(net_width, net_width)
		self.l3 = nn.Linear(net_width, action_dim)

		self.maxaction = maxaction

	def forward(self, state):
		a = paddle.tanh(self.l1(state))
		a = paddle.tanh(self.l2(a))
		a = paddle.tanh(self.l3(a)) * self.maxaction
		return a

5.2 Critic网络

这里我们定义基本的Critic网络，每个网络中有两个Q-learning结构。

在整个TD3网络中，采用了Target Network结构，即定义两个Critic基本网络，使用相对稳定的目标网络输出值来构造Critic学习的Target Value从而保证Critic学习的稳定性。详见4.4节中的代码。

class Q_Critic(nn.Layer):
	def __init__(self, state_dim, action_dim, net_width):
		super(Q_Critic, self).__init__()

		# Q1 architecture
		self.l1 = nn.Linear(state_dim + action_dim, net_width)
		self.l2 = nn.Linear(net_width, net_width)
		self.l3 = nn.Linear(net_width, 1)

		# Q2 architecture
		self.l4 = nn.Linear(state_dim + action_dim, net_width)
		self.l5 = nn.Linear(net_width, net_width)
		self.l6 = nn.Linear(net_width, 1)


	def forward(self, state, action):
		sa = paddle.concat([state, action], 1)

		q1 = F.relu(self.l1(sa))
		q1 = F.relu(self.l2(q1))
		q1 = self.l3(q1)

		q2 = F.relu(self.l4(sa))
		q2 = F.relu(self.l5(q2))
		q2 = self.l6(q2)
		return q1, q2


	def Q1(self, state, action):
		sa = paddle.concat([state, action], 1)

		q1 = F.relu(self.l1(sa))
		q1 = F.relu(self.l2(q1))
		q1 = self.l3(q1)
		return q1

5.3 Replay Buffer网络

在使用Q-learning算法的过程中，主要有两个问题：

交互得到的数据序列具有一定的相关性，而学习模型对训练样本的假设是独立同分布的。
交互样本的使用效率低，每次使用都需要获取一个batch的样本才能完成一次训练。

针对以上问题，提出了Replay Buffer网络结构来作为样本回放缓存区，其实就是一个样本收集再采样的过程，有限量的保存一定的数据并均匀随机的采样。这样做主要有两个优点：一、打消采样数据相关性。二、让数据分布变得更稳定。

class ReplayBuffer(object):
	def __init__(self, state_dim, action_dim, max_size=int(1e6)):
		self.max_size = max_size
		self.ptr = 0
		self.size = 0

		self.state = np.zeros((max_size, state_dim))
		self.action = np.zeros((max_size, action_dim))
		self.reward = np.zeros((max_size, 1))
		self.next_state = np.zeros((max_size, state_dim))
		self.dead = np.zeros((max_size, 1))

		self.device = paddle.device.set_device('gpu:0')


	def add(self, state, action, reward, next_state, dead):
		self.state[self.ptr] = state
		self.action[self.ptr] = action
		self.reward[self.ptr] = reward
		self.next_state[self.ptr] = next_state
		self.dead[self.ptr] = dead #0,0,0，...，1

		self.ptr = (self.ptr + 1) % self.max_size
		self.size = min(self.size + 1, self.max_size)


	def sample(self, batch_size):
		ind = np.random.randint(0, self.size, size=batch_size)

		return (
			paddle.to_tensor(self.state[ind],dtype='float32'),
			paddle.to_tensor(self.action[ind],dtype='float32'),
			paddle.to_tensor(self.reward[ind],dtype='float32'),
			paddle.to_tensor(self.next_state[ind],dtype='float32'),
			paddle.to_tensor(self.dead[ind],dtype='float32')
		)

5.4 TD3网络搭建

至此，基本的各个网络组成部分都已经搭建完毕，可以开始组建TD3网络。

class TD3(object):
	def __init__(
		self,
		env_with_Dead,
		state_dim,
		action_dim,
		max_action,
		gamma=0.99,
		net_width=128,
		a_lr=1e-4,
		c_lr=1e-4,
		Q_batchsize = 256
	):

		self.actor = Actor(state_dim, action_dim, net_width, max_action)
		self.actor_optimizer = paddle.optimizer.Adam(parameters=self.actor.parameters(), learning_rate=a_lr)
		self.actor_target = copy.deepcopy(self.actor)

		self.q_critic = Q_Critic(state_dim, action_dim, net_width)
		self.q_critic_optimizer = paddle.optimizer.Adam(parameters=self.q_critic.parameters(), learning_rate=c_lr)
		self.q_critic_target = copy.deepcopy(self.q_critic)

		self.env_with_Dead = env_with_Dead
		self.action_dim = action_dim
		self.max_action = max_action
		self.gamma = gamma
		self.policy_noise = 0.2*max_action
		self.noise_clip = 0.5*max_action
		self.tau = 0.005
		self.Q_batchsize = Q_batchsize
		self.delay_counter = -1
		self.delay_freq = 1

	def select_action(self, state):#only used when interact with the env
		with paddle.no_grad():
			state = paddle.to_tensor(state.reshape(1, -1),dtype='float32')
			a = self.actor(state)
		return a.cpu().numpy().flatten()

	def train(self,replay_buffer):
		self.delay_counter += 1
		with paddle.no_grad():
			s, a, r, s_prime, dead_mask = replay_buffer.sample(self.Q_batchsize)
			noise = (paddle.randn(np.array(a).shape, dtype=a.dtype)*
					self.policy_noise).clip(-self.noise_clip, self.noise_clip)
			smoothed_target_a = (
					self.actor_target(s_prime) + noise  # Noisy on target action
					).clip(-self.max_action, self.max_action)

		# Compute the target Q value
		target_Q1, target_Q2 = self.q_critic_target(s_prime, smoothed_target_a)
		target_Q = paddle.minimum(target_Q1, target_Q2)
		'''DEAD OR NOT'''
		if self.env_with_Dead:
			target_Q = r + (1 - dead_mask) * self.gamma * target_Q  # env with dead
		else:
			target_Q = r + self.gamma * target_Q  # env without dead


		# Get current Q estimates
		current_Q1, current_Q2 = self.q_critic(s, a)

		# Compute critic loss
		q_loss = F.mse_loss(current_Q1, target_Q) + F.mse_loss(current_Q2, target_Q)

		# Optimize the q_critic
		self.q_critic_optimizer.clear_grad()
		q_loss.backward()
		self.q_critic_optimizer.step()

		if self.delay_counter == self.delay_freq:
			# Update Actor
			a_loss = -self.q_critic.Q1(s,self.actor(s)).mean()
			self.actor_optimizer.clear_grad()
			a_loss.backward()
			self.actor_optimizer.step()

			# Update the frozen target models
			for param, target_param in zip(self.q_critic.parameters(), self.q_critic_target.parameters()):
				target_param.set_value(self.tau * param + (1 - self.tau) * target_param)

			for param, target_param in zip(self.actor.parameters(), self.actor_target.parameters()):
				target_param.set_value(self.tau * param + (1 - self.tau) * target_param)

			self.delay_counter = -1


	def save(self,episode):
		paddle.save(self.actor.state_dict(), "ppo_actor{}.pdparams".format(episode))
		paddle.save(self.q_critic.state_dict(), "ppo_q_critic{}.pdparams".format(episode))


	def load(self,episode):

		self.actor.set_state_dict(paddle.load("ppo_actor{}.pdparams".format(episode)))
		self.q_critic.set_state_dict(paddle.load("ppo_q_critic{}.pdparams".format(episode)))

6. 最终实现

在BipedalWalkerHardcore_v3环境中，摔倒、达到最大时间步和通关这三种情况触发done。根据贝尔曼方程，用于Critic更新的Target Value计算方式为 $Q(s,a)=r+(1-done)*\gamma*Q(s_{next},a_{next})$ 。

可见在达到最大时间步和通关时候，会舍弃 $Q(s_{next},a_{next}$ ，这是并不合理的。因为在这里我们相当于是人为终止提前终止了本轮训练，实际上如果环境继续运行下去 $Q(s_{next},a_{next}$ 并不为0，只有当摔倒（Dead） 时才应为0。因此，我们需要对Done和Dead两种状态加以区分。在环境中，机器人摔倒后r=-100。故可以定义在r<-100时，done为True。由于正常情况下r在[-1,1]区间里，故设置r=-1，具体实现如下：

if r <= -100:
    r = -1
    done = True
else:
    done = False

最终完整的训练和测试代码如下，并附有7500轮训练权重文件。其中当render和Loadmodel变量同时置为False时即为训练过程，同时置为True时即为测试过程。函数env.render()用于开启可视化运行过程。

import numpy as np
import paddle
import gym
from TD3 import TD3, ReplayBuffer
import matplotlib.pyplot as plt
from visualdl import LogWriter

device = paddle.device.get_device()
paddle.device.set_device('gpu:0')

def main(seed):
    env_with_Dead = True
    env = gym.make('BipedalWalkerHardcore-v3')
    state_dim = env.observation_space.shape[0]
    action_dim = env.action_space.shape[0]
    max_action = float(env.action_space.high[0])
    expl_noise = 0.25
    print('  state_dim:', state_dim, '  action_dim:', action_dim, '  max_a:', max_action, '  min_a:', env.action_space.low[0])

    render = False
    Loadmodel = False
    ModelIdex =3600 # model to load
    random_seed = seed

    Max_episode = 2000000
    save_interval = 100 # interval to save model

    if random_seed:
        print("Random Seed: {}".format(random_seed))
        paddle.seed(random_seed)
        env.seed(random_seed)
        np.random.seed(random_seed)

    writer = LogWriter('./runs/exp')

    kwargs = {
        "env_with_Dead":env_with_Dead,
        "state_dim": state_dim,
        "action_dim": action_dim,
        "max_action": max_action,
        "gamma": 0.99,
        "net_width": 200,
        "a_lr": 1e-4,
        "c_lr": 1e-4,
        "Q_batchsize":256,
    }
    model = TD3(**kwargs)
    if Loadmodel: model.load(ModelIdex)
    replay_buffer = ReplayBuffer(state_dim, action_dim, max_size=int(1e6))

    all_ep_r = []

    for episode in range(Max_episode):
        s, done = env.reset(), False
        ep_r = 0
        steps = 0
        expl_noise *= 0.999

        #test and trian
        while not done:
            steps+=1
            if render:
                a = model.select_action(s)
                s_prime, r, done, info = env.step(a)
                env.render()
            else:
                a = ( model.select_action(s) + np.random.normal(0, max_action * expl_noise, size=action_dim)
                ).clip(-max_action, max_action)
                s_prime, r, done, info = env.step(a)

                # Tricks for BipedalWalkerHardcore-v3
                if r <= -100:
                    r = -1
                    replay_buffer.add(s, a, r, s_prime, True)
                else:
                    replay_buffer.add(s, a, r, s_prime, False)

                if replay_buffer.size > 2000: model.train(replay_buffer)

            s = s_prime
            ep_r += r

        # save and plot
        if episode%save_interval==0:
            model.save(episode)
            # plt.plot(all_ep_r)
            # plt.savefig('seed{}-ep{}.png'.format(random_seed,episode+1))
            # plt.clf()


        # data record
        # all_ep_r.append(ep_r)
        if episode == 0: all_ep_r.append(ep_r)
        else: all_ep_r.append(all_ep_r[-1]*0.9 + ep_r*0.1)
        writer.add_scalar('s_ep_r', all_ep_r[-1], episode)
        writer.add_scalar('ep_r', ep_r, episode)
        writer.add_scalar('exploare', expl_noise, episode)
        print('episode:', episode,'score:', ep_r, 'step:',steps , 'max:', max(all_ep_r))

    env.close()


if __name__ == '__main__':
alar('s_ep_r', all_ep_r[-1], episode)
        writer.add_scalar('ep_r', ep_r, episode)
        writer.add_scalar('exploare', expl_noise, episode)
        print('episode:', episode,'score:', ep_r, 'step:',steps , 'max:', max(all_ep_r))

    env.close()


if __name__ == '__main__':
    main(seed=102)  # fix the random number seed
