1.基于PaddledDetection的喷粉缺陷检测

1.1项目说明

工业测量以工业产品或其零部件的几何量为测量对象，采用多种测量理论、方法和设备进行精密三维空间测量，主要为工业产品的制造、安装、质量检测及仿真建模等服务。三维激光扫描是近十几年来迅速发展的一种新的测量技术，是继 GPS 之后测绘领域的又一次技术革命，被广泛应用于各领域。

[外链图片转存中…(img-w0rwIUjJ-1681485347245)][外链图片转存中…(img-kraSbzzk-1681485347246)][外链图片转存中…(img-9TiuMidf-1681485347246)]

鉴于有些工业构件表面对激光反射较强，抑或颜色较暗，使得直接扫描比较困难，此时需要对构件着色，增强构件表面的漫反射，便于扫描仪更好地扫描出目标的三维特征。着色剂的喷施需要均匀，不可太薄或太厚，太薄会影响最终点云数据的完整程度，太厚不仅会覆盖掉一些细 节特征，还会增大构件的外形。因此我们需要将有喷涂缺陷的构建调选出。鉴于传统的检测方法是依靠人类 的视觉功能对待处理钣金件逐一检测。

[外链图片转存中…(img-rn7Nz0Z2-1681485347247)]

人工检测的缺陷有很多：

  人工检大的效率不高，从而影响工件的生产效率。

  因为不同的人对钣金件的缺陷标准不同，所以人工检测准确度不高

  目前人力成本逐渐生高，极大的增加生产成本。在商业中由于高成本导致这种方法可用性底。

因此，基于光流的视频实时检测评估将是监测缺陷的理想方法。最初，许多监控视频都是人工观察的，效率低下，依赖于工作人员的经验判断，没有标准。然而，近年来，由于大数据时代的到来和计算机图形卡的快速发展，计算机的计算能力不断增强，加速了人工智能的发展。与人工智能相关的研究正在增加，计算机视觉在工业检测中的应用越来越广泛。因此本文提出了基于paddledetection的喷粉缺陷的实时检测。

1.2模型简介

PP-YOLOE+是PP-YOLOE的升级版本，从大规模的obj365目标检测预训练模型入手，在大幅提升收敛速度的同时，提升了模型在COCO数据集上的速度。同时，PP-YOLOE+大幅提升了包括数据预处理在内的端到端的预测速度。关于PP-YOLOE+的更多细节可以参考我们的官方文档。

1.3 模型原理

PP-YOLOE+和PP-YOLOE的整体结构基本一致，其相对于PP-YOLOE的改进点如下：

  • 使用大规模数据集obj365预训练模型
  • 在backbone中block分支中增加alpha参数
  • 优化端到端推理速度，提升训练收敛速度

1.4模型效果

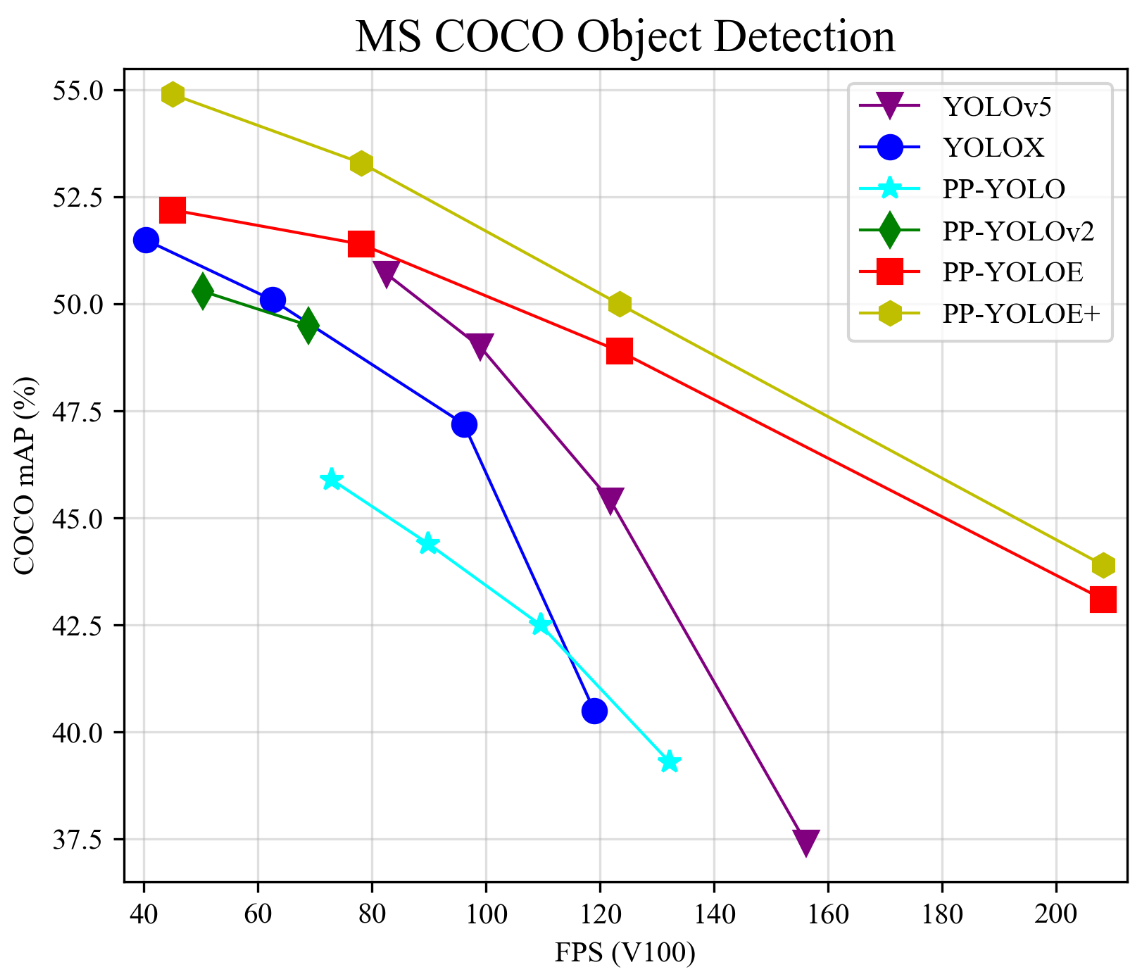

PP-YOLOE+_l在COCO test-dev2017达到了53.3的mAP, 同时其速度在Tesla V100上达到了78.1 FPS。如下图所示，PP-YOLOE+_s/m/x同样具有卓越的精度速度性价比。

2.环境配置

2.1PaddleDetection安装

# !git clone https://github.com/PaddlePaddle/PaddleDetection.git -b develop --depth 1
# 可使用国内gitee镜像
!git clone https://gitee.com/paddlepaddle/PaddleDetection.git

# 更新清华源
!pip install --upgrade pip

# 安装其他依赖
%cd /home/aistudio/PaddleDetection/
!pip uninstall -r requirements.txt

# 编译安装paddledet
!python setup.py install
# 安装模型压缩的工具库，提供剪裁、量化、蒸馏、和模型结构搜索等模型压缩策略
!pip install paddleslim

3.数据集介绍

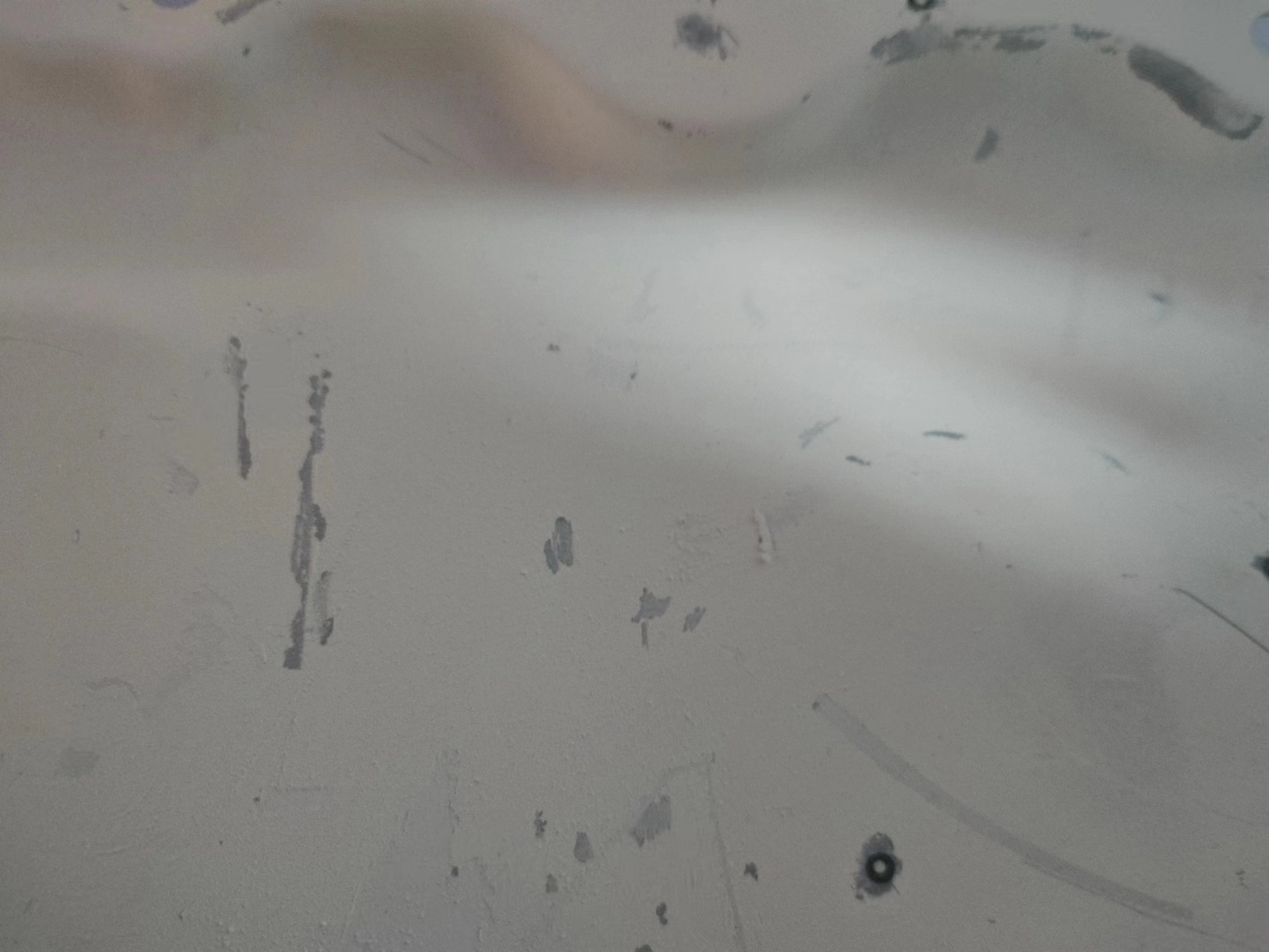

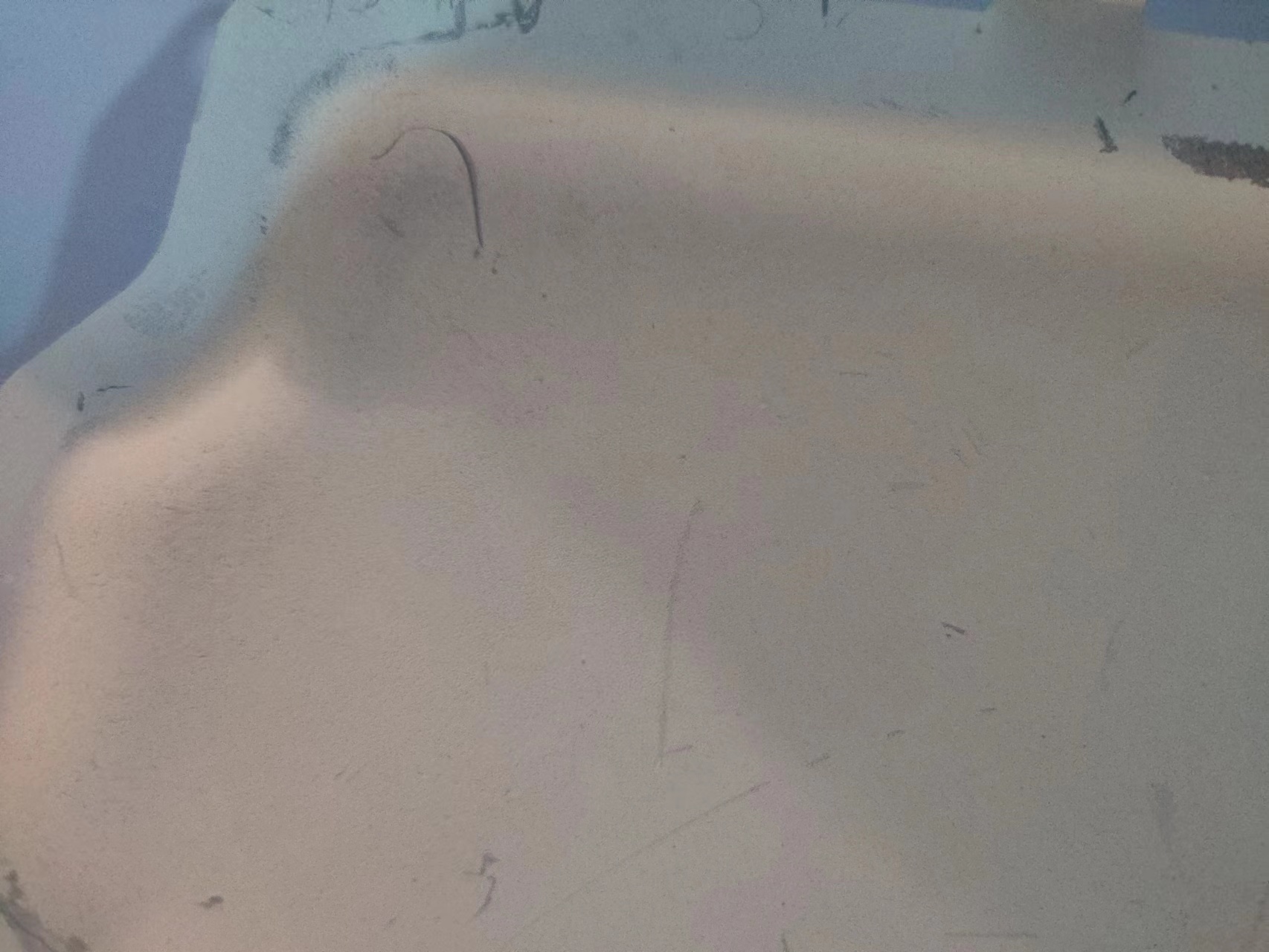

钣金件是工业大量使用的工业构建，种类丰富。在实际生产中具有重要意义。我们针对喷粉缺陷检测特殊应用场景，制作一种新型图像采集系统EasyGit（如图1所示）其具有适应性极强 ，和灵活的

摄像机，来采集本研究中使用的数据。数据收集自天津中德应用技术大学3D打印及逆向实验室，由天津中德应用技术大学王占辉教授创建。在数据集准备过程中，我们调节EasyGit从不同的角度和方

向采集500张图片 。手工筛选并丢弃一些高度重复的数剧集。

quexianquexian

3.1数据划分

  • 首先将喷粉缺陷数据集解压到~/work/目录中：

  • 安装paddlex

  • 按7:2:1划分测试集.验证集.

!unzip /home/aistudio/data/data199132/coco.zip -d ~/work/
安装paddlex的库
!pip install paddlex -q
!paddlex --split_dataset --format coco --dataset_dir PaddleDetection/dataset/Q --val_value 0.2 --test_value 0.2

3.2数据集分析

在调整配置之前，请首先对数据有一个大概的了解。由于是个小数据，这里只简单分析了几项跟配置息息相关的内容。

import json
from collections import defaultdict
import matplotlib.pyplot as plt
%matplotlib inline

with open("/home/aistudio/work/Q/train.json") as f:
    data = json.load(f)

imgs = {}
for img in data['images']:
    imgs[img['id']] = {
        'h': img['height'],
        'w': img['width'],
        'area': img['height'] * img['width'],
    }

hw_ratios = []
area_ratios = []
label_count = defaultdict(int)
for anno in data['annotations']:
    hw_ratios.append(anno['bbox'][3]/anno['bbox'][2])
    area_ratios.append(anno['area']/imgs[anno['image_id']]['area'])
    label_count[anno['category_id']] += 1


label_count, len(data['annotations']) / len(data['images'])

(defaultdict(int, {0: 22415}), 2.4770692894242456)
  • 1.从标签来看，总共1个类别。
  • 2.各类别之间的框数量相对较平均，不需要调整默认的损失函数。（如果类别之间相差较大，建议调整损失函数，如BalancedL1Loss）
  • 3.平均每张图的框数量在3个左右，属于比较稀疏的检测，使用默认的keep_top_k即可。
plt.hist(hw_ratios, bins=100, range=[0, 2])
plt.show()

[外链图片转存中…(img-wkDFy3bj-1681485347247)]

这是真实框的宽高比，可以看到大部分集中在0.50-1.25左右，但也有部分在0.00-0.50之间，少部分在1.25-2.0之间。虽说anchor会进行回归得到更加准确的框，但是一开始给定一个相对靠近的anchor宽高比会让回归更加轻松。这里使用默认的 [0.5, 1, 2]即可。

plt.hist(area_ratios, bins=100, range=[0, 0.005])
plt.show()

[外链图片转存中…(img-bGKmJ5Kc-1681485347248)]

这是真实框在原图的大小比例，可以看到大部分框只占到了原图很小一部份，甚至更小，因此基本都是很小的目标，这个也可以直接看一下原图和真实框就能发现。所以在初始的anchor_size设计时需要考虑到这一点，我这里anchor_size是从8开始的，也可以考虑从4开始，应该都可以的。

3.3数据配置

本实验用到的数据配置文件在work/PaddleDetection-release- 2.1/configs/datasets/coco_detection.yml

中，具体修改后的内容如下：

metric: COCO
num_classes: 1# 不包括背景

TrainDataset:
  !COCODataSet
    image_dir: images
    anno_path: /train.json
    dataset_dir: /home/aistudio/work/Q
    data_fields: ['image', 'gt_bbox', 'gt_class', 'is_crowd']

EvalDataset:
  !COCODataSet
    image_dir: images
    anno_path: /val.json
    dataset_dir: /home/aistudio/work/Q

TestDataset:
  !ImageFolder
    anno_path: /home/aistudio/work/Q/test.json

3.4其他配置的调整

  1. 预训练模型：
    建议直接到PaddleDection的MODEL_ZOO文档中找相关的模型参数。预训练能大大缩短收敛

时间。本实验预训练模型参数为https://bj.bcebos.com/v1/paddledet/models/pretrained/ppyoloe_crn_l_obj365_pretrained.pdparams

  1. 学习率和衰减：

学习率按照默认的学习率除以8，即0.000125。衰减轮数milestones一般配置在max_iters的2/3和8/9处，尽量靠后。具体对应的配置文件为`work/PaddleDetection-release-

2.1/configs/cascade_rcnn/base/optimizer_1x.yml，修改LearningRate:
base_lr: 0.00125`。

  1. [数据增强](https://paddlepedia.readthedocs.io/en/latest/tutorials/deep_learning/model_tuning/regularization/data_argumentation.html?

highlight=%E6%95%B0%E6%8D%AE%E5%A2%9E%E5%BC%BA)：

这里使用的数据增强方式有RandomResize、RandomFlip、NormalizeImage。

4.模型训练

# 进入PaddleDetection目录
%cd /home/aistudio/PaddleDetection
# 安装pycocotools
!pip install pycocotools

# 训练脚本
!CUDA_VISIBLE_DEVICES=0
# 单卡训练
!python tools/train.py -c configs/ppyoloe/ppyoloe_plus_crn_l_80e_coco.yml --amp --eval --use_vdl True --vdl_log_dir vdl_log_dir/scalar

注意：

  • 如果需要边训练边评估，请添加--eval.
  • PP-YOLOE支持混合精度训练，请添加--amp.

5.模型评估

# 评估
%cd /home/aistudio/PaddleDetection
!python tools/eval.py -c configs/ppyoloe/ppyoloe_plus_crn_l_80e_coco.yml -o weights=output/ppyoloe_plus_crn_l_80e_coco/best_model.pdparams

6.模型预测

# 预测
%cd /home/aistudio/PaddleDetection
!python tools/infer.py -c configs/ppyoloe/ppyoloe_plus_crn_l_80e_coco.yml -o weights=output/ppyoloe_plus_crn_l_80e_coco/best_model.pdparams --infer_dir=/home/aistudio/test --output_dir infer_output/

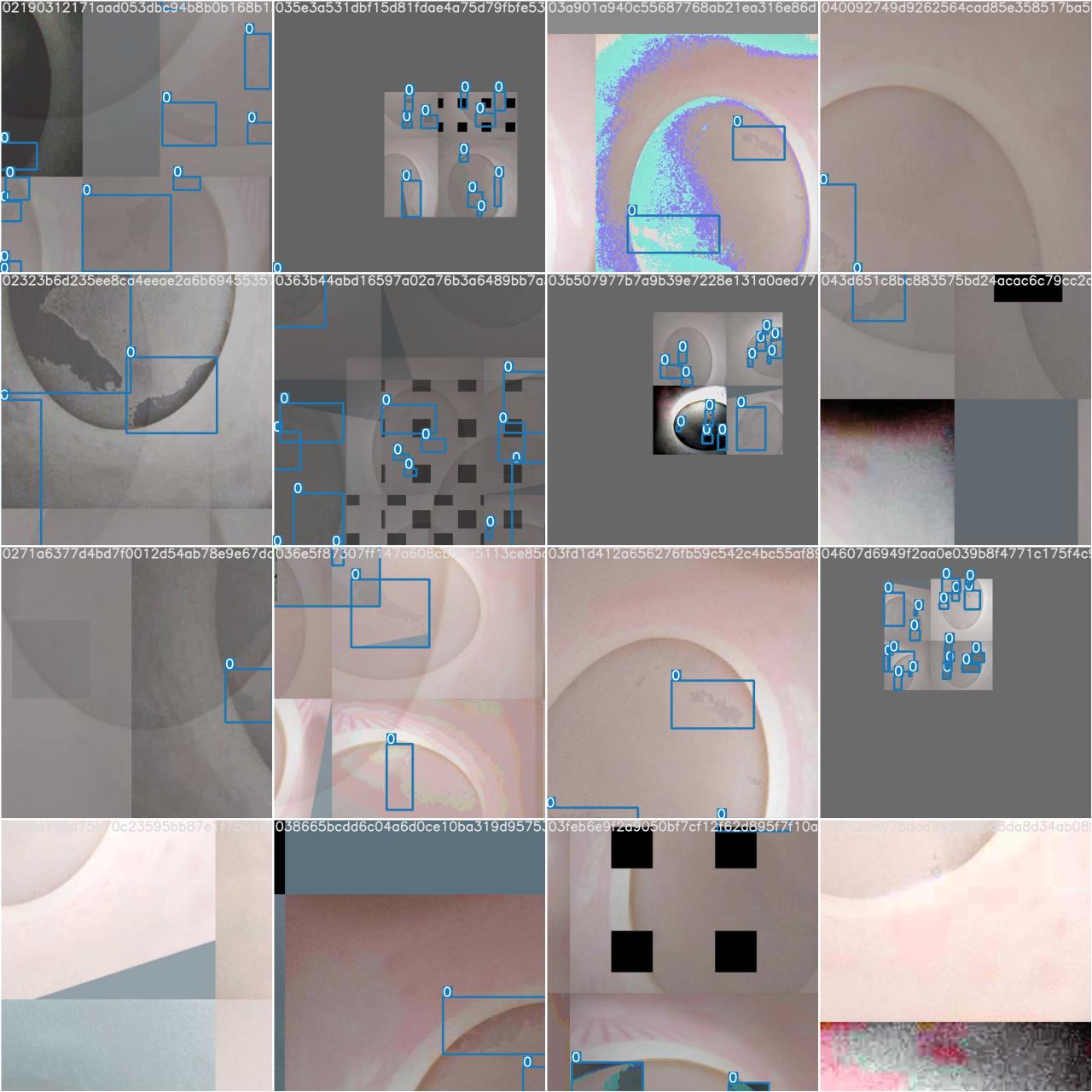

推理结果如下:

quexianquexian

7.模型导出

PP-YOLOE 在GPU上部署或者速度测试需要通过tools/export_model.py导出模型。

%cd /home/aistudio/PaddleDetection
!python tools/export_model.py -c configs/ppyoloe/ppyoloe_plus_crn_l_80e_coco.yml -o weights=output/ppyoloe_plus_crn_l_80e_coco/best_model.pdparams

8.模型部署

# 选一张验证集图片测试部署效果
%cd /home/aistudio/PaddleDetection
!python deploy/python/infer.py --model_dir=/home/aistudio/PaddleDetection/output_inference/ppyoloe_plus_crn_l_80e_coco --image_file=/home/aistudio/184711746679919488.jpg --device=GPU --save_images=True --threshold=0.25  --slice_infer --slice_size 500 500 --overlap_ratio 0.25 0.25 --combine_method=nms --match_threshold=0.6 --match_metric=ios
推理结果如下

[外链图片转存中…(img-SQlXmeQE-1681485347248)]

9.总结

  • PP-YOLOE 是PaddleDetection团队自研的小目标检测特色模型，使用数据集分布相关的基于向量的DFL算法 和 针对小目标优化的中心先验优化策略，并且在模型的Neck(FPN)结构中加入Transformer模块，以及结合增加P2层、使用large size等策略，最终在多个小目标数据集上达到极高的精

  • 不通过切图拼图而直接使用原图或子图去训练评估预测，推荐使用 PP-YOLOE-SOD 模型，更多细节和消融实验可参照COCO模型和VisDrone模型。

  • 通过此次项目实践，我学到了很多以往没有掌握的知识技能，比如以往没有使用过COCO格式的数据集，在此次项目实践中，使用到了它，并将其掌握。

10.作者介绍

作者：飞飞 指导老师；刘建建
此文章为搬运
原项目链接
